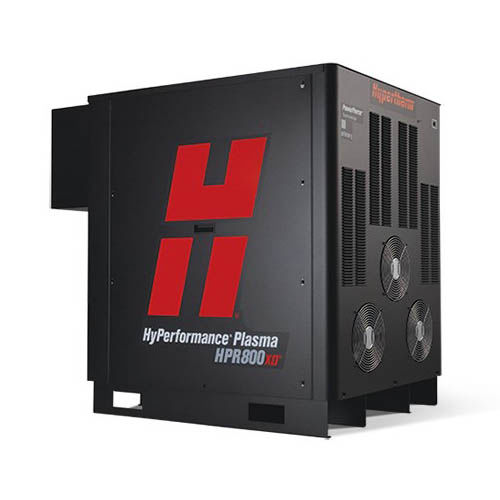

ロボット式プラズマカッター HPR800XD®

高性能高速高精度

概要
HyPerformance® HPR800XD® プラズマシステムは、x-y 切断、開先切断、ロボット切断用途における性能と生産性を最大化するよう設計された 800 A 定格の万能プラズマシステムです。高速切断、高速サイクル切断、クイックチェンジオーバー、高信頼性を組み合わせ、最大板厚 160 mm までの切断、開先、マーキング等の高いプロセス柔軟性を提供します。

主な利点

• 最高の切断品質と切断安定性
  • HyPerformance プラズマは精密部品を高品質かつ安定して切断します。
  • HyDefinition® 技術がプラズマアークを収束・集中させ、160 mm までの高精度切断を可能にします。
  • 新しい HDi™ テクノロジーにより薄板ステンレスでの HyDefinition 切断品質、鋭い上端面品質、光沢ある表面仕上げ、および角度変動の低減を実現します。
  • 特許取得の True Hole™ テクノロジー（自動ガスシステム専用）は従来プラズマに比べ著しく改善された穴品質を達成します。
• 運用コストの最小化
  • LongLife® 技術が消耗部品寿命を延ばし、安定した切断品質を維持します。
  • 高速切断により時間当たり生産数を向上。切断品質向上により二次作業コストを実質的に削減します。
  • 特許取得の PowerPierce® 技術により、より厚い材料のピアスを可能にし、ガス溶断に代替可能なピアス機能を提供します。
• 万能性（何でもできる）
  • 炭素鋼、ステンレス、アルミその他の材料を高精度で切断、開先、マーキング可能です。
  • モジュール式設計により電源のアップグレードや機能拡張が容易です。
• 業界トップの信頼性
  • 堅牢でシンプルなシステムアーキテクチャにより部品点数が競合より少なく、故障リスクを低減します。
  • 厳格な製造・試験により高品質の信頼性を確保しています。

HPR カートリッジ（消耗部品の簡素化）
一体型 HPR カートリッジは従来の消耗部品 5 個分に相当する構成を単一部品で提供し、製品寿命と切断品質を向上させ、発注・交換を簡素化します。カートリッジは 10 個単位でパッケージされます。

HPR カートリッジ（軟鋼プロセス）
80 A (標準切断)*: リテイニングキャップ 420708 / カートリッジ (10 パック) 420803 / 水管 420728 / トーチ本体 420729
130 A (標準切断)*: リテイニングキャップ 420708 / カートリッジ (10 パック) 420705 / 水管 420728 / トーチ本体 420729
260 A (標準切断 / 開先切断)*: リテイニングキャップ 420708 / カートリッジ (10 パック) 420715 / 水管 420728 / トーチ本体 420729

HPR カートリッジキット（例）
トーチスターターキット: 部品番号 528101（トーチ本体等を含む）
カートリッジ 3 個入りキット（80 A）: 528102（420803）
カートリッジ 3 個入りキット（130 A）: 528103（420705）
カートリッジ 3 個入りキット（260 A）: 528104（420715）
カートリッジ マルチアンペアキット: 528105（420803、420705、420715 各 1 個）

消耗部品の概要（HPR800XD トーチ）
HPR800XD 用トーチ消耗部品は使用アンペア数・用途（軟鋼 / ステンレス / アルミ / 開先）に応じた部品番号が割り当てられています。以下は代表的なアンペア帯の一例です。表中の各行は、シールドキャップ / シールド / ノズルリテイニングキャップ / ノズル / 渦巻きリング / 電極 / SilverPlus 電極 / 水管 の順に対応します。

軟鋼（代表的部品番号）
30 A: 220747 / 220194 / 220754 / 220193 / 220180 / 220192 / ______ / 220340
50 A: 220747 / 220555 / 220754 / 220554 / 220553 / 220552 / ______ / 220340
80 A: 220747 / 220189 / 220756 / 220188 / 220179 / 220187 / 420566 / 220340
130 A: 220747 / 220183 / 220756 / 220182 / 220179 / 220181 / 220665 / 220340
200 A: 220637 / 220761 / 220757 / 220354 / 220353 / 220352 / 220666 / 220340
260 A: 220637 / 220764 / 220760 / 220439 / 220436 / 220435 / 220668 / 220340
400 A: 220637 / 220636 / 220635 / 220632 / 220631 / 220629 / 420530 / 220571

ステンレス（代表的部品番号・4 インチ以上）
45 A: 220747 / 220202 / 220755 / 220201 / 220180 / 220308 / 220340
60 A HDi: 220747 / 220815 / 220814 / 220847 / 220180 / 220339 / 220340
80 A: 220747 / 220338 / 220755 / 220337 / 220179 / 220339 / 220340
130 A: 220747 / 220198 / 220755 (H35) / 220197 / 220179 / 220307 / 220340
200 A: 220637 / 220762 / 220758 / 220343 / 220342 / 220307 / 220340
260 A: 220637 / 220763 / 220758 / 220406 / 220405 / 220307 / 220340
400 A: 220637 / 220707 / 220712 / 220708 / 220405 / 220709 / 220571
800 A (100 mm 以下): 220637 / 220886 / 220885 / 220884 / 220353 / 220882 / 220881
800 A (100 mm 以上): 220637 / 220886 / 220712 / 220884 / 220350 / 220882 / 220881

アルミ（代表的部品番号・4 インチ以上）
45 A: 220747 / 220202 / 220756 / 220201 / 220180 / 220308 / 220340
130 A: 220747 / 220198 / 220755 (H35) / 220197 / 220179 / 220307 (H35) / 220340
200 A: 220637 / 220762 / 220759 / 220346 / 220342 / 220307 / 220340
260 A: 220637 / 220763 / 220758 / 220406 / 220405 / 220307 / 220340
400 A: 220637 / 220707 / 220712 / 220708 / 220405 / 220709 / 220571
600 A: 220637 / 220707 / 220635 (H35) / 220859 / 220353 (H35) / 220709 / 220571
800 A: 上記ステンレス同様の高アンペア用部品を使用

仕様（抜粋・表形式は行ごとに表示）
概説
最大 OCV (U0): 360 VDC
最大出力電流 (I2): 400 A（各電源装置あたり）
出力電圧 (U2): 50 ～ 200 VDC
使用率定格: 80 kW において 40°C で 100%
動作温度/使用率: 電源装置は -10°C ～ +40°C で作動
力率 (cosφ): 400 ADC 出力時 0.98
冷却: 強制エア (クラス F)
絶縁: クラス H

切断能力（代表）
軟鋼（ドロスフリー）: 38 mm
軟鋼（製品ピアス）: 50 mm
軟鋼（最大切断能力）: 80 mm
ステンレス（製品ピアス）: 75 mm
ステンレス（最大ピアス能力）: 100 mm
ステンレス（分離 最大切断能力）: 160 mm
アルミ（製品ピアス）: 75 mm
アルミ（分離 最大切断能力）: 160 mm

速度（軟鋼）
最大出力電流での取扱説明書仕様: 12 mm 厚 → 4430 mm/分 (170 ipm)
切断角度: ISO 9013 範囲* → 2〜5
溶接性: 即溶接可能
使用電流（切断時）: 30〜800 A（すべての材料とプロセスで利用できるとは限りません）

プロセスガス（素材別・代表）
軟鋼: O2 / エア、O2 / O2（プロセスにより異なる）
ステンレス: Ar / エア、H35 / N2、N2 / N2、H35-N2/N2、F5/N2、Ar//N2（プロセスにより異なる）
アルミ: Ar / エア、Ar//N2、H35/N2、エア/エア、H35-N2/N2（プロセスにより異なる）

注記
* ISO 9013 は熱切断製品の切断品質を定義する規格です。レンジが低いほど切断面の角度が小さくなります。レンジ 4 の切断角度はレンジ 5 のものより良いことを示します。
** 最大ピアスにはオートガスコンソールの使用と制御動作プロセスが必要です。詳細は技術マニュアルを参照してください。

推奨アクセサリ / 関連製品（抜粋）

• SilverPlus® 電極: 標準銅電極より長寿命で運用コストを削減
• HyPerformance シリーズの HPR カートリッジおよびトーチ本体 / スターターキット（複数のアンペア帯に対応）

caractéristiques / spécifications techniques

• 製品名: HyPerformance HPR800XD
• モデル（商用表示）: HPR800XD®
• 定格電流（システム）: 最大 800 A（システムとしての最大値、個々の電源は 400 A）
• 出力電圧: 50 ～ 200 VDC
• 最大 OCV: 360 VDC
• 使用電流範囲（切断時）: 30 ～ 800 A
• 使用率定格: 80 kW において 40°C で 100%
• 動作温度: -10°C ～ +40°C
• 冷却方式: 強制エア（クラス F）
• 絶縁クラス: クラス H
• 最大切断厚（代表）: 軟鋼 ～80 mm、ステンレス ～160 mm（工程に依存）
• 主要技術: HyDefinition®, HDi™, LongLife®, PowerPierce®, True Hole™
