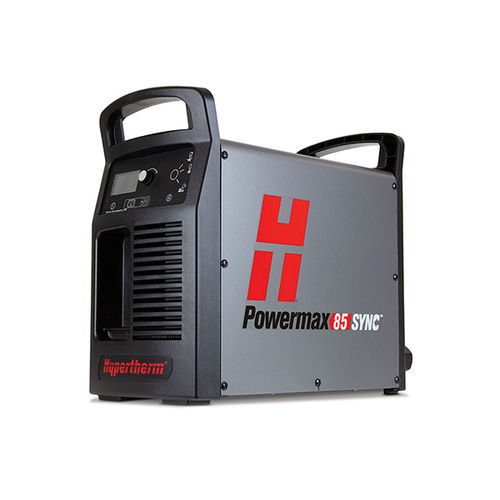

自動プラズマカッター Powermax85 SYNC®

ロボット式自動IGBTインバータ

概要
Powermax85 SYNC® は、次世代のプロフェッショナルグレードのエアプラズマ切断機で、ガウジングと最大 25 mm の推奨切断に対応します。RFID 対応の SmartSYNC® トーチと一体型カートリッジ消耗部品により、自動のプロセスセットアップ、使用率データの追跡、消耗部品管理の簡素化を実現します。ダウンタイム削減、切断品質と性能の最適化、生産性最大化を目的とした設計です。

用途 / アプリケーション

• ドラッグ切断 — トーチをドラッグしてワークピースを横断
• より長いリーチが必要な切断 — 狭い場所での切断で可視性とアクセス性を向上
• より長いリーチが必要なガウジング — 狭所でのガウジングで可視性とアクセス性を向上
• 微細な形質の切断 — ドロスと熱影響範囲が最小の狭いカーフ幅
• フラッシュ切断 — 母材に近接した 45° 傾斜切断
• 最大除去ガウジング — 強力な金属除去・深いガウジング断面
• 最大制御ガウジング — 精度の高い金属除去・浅いガウジング断面
• マシン切断 — ポータブルな自動機能とテーブル切断

主な利点（結果）

• 優れた使い易さ — カートリッジは明確なマーキングと色分けでプロセス別に識別。RFID 対応 SmartSYNC トーチとカートリッジによりアンペア数と動作モードを自動設定。寿命末期の消耗部品検出で交換タイミングの不確実性を排除。新しいフレキシブルリード搭載ハンドトーチでオペレーター疲労を軽減。
• 運用コストの最小化 — 簡素化された操作でトレーニング・トラブルシューティングコストを削減。消耗部品交換時のダウンタイム低減。カートリッジ使用状況データにより在庫管理と作業計画を改善。
• パフォーマンス最大化 — 交換可能なトーチスタイルと用途別カートリッジで幅広い作業に対応。ハンド切断で最大 2 倍の寿命を実現する最適化カートリッジ。ハンドトーチの現場操作でアンペア数調整やカートリッジ交換が可能。
• 業界最高の信頼性 — SmartSYNC トーチは過酷な産業環境向け設計。SpringStart™ テクノロジーで一貫したスタートと高いトーチ信頼性。

切断能力（テーブル）
切断能力 | 板厚 | 切断速度
推奨 | 25 mm | 500 mm/分
— | 32 mm | 250 mm/分
分離 (ハンド切断) | 38 mm | 125 mm/分
ピアス* | 20 mm | —
*ハンド切断、またはプログラミング可能なトーチ高さコントロール付きのマシン切断のピアス定格。

最大除去ガウジング（テーブル）
切断能力 | メタル除去量 | ガウジングプロフィール
通常のガウジング | 8.2 kg/時 | 深さ 3.5 mm x 幅 6.6 mm

一般仕様（主な項目）
入力電圧：CSA 標準 — 単相 200 ～ 480 V、3 相 200 ～ 600 V；CE — 380 ～ 400 V 3 相
kW 出力：12.2 kW
入力電流：表示された電圧条件に応じた値（例：単相 200/208/240/480 V で 70/68/58/29 A など；3 相 42/40/35/18/17 A 等）
出力電流：25 ～ 85 A
定格出力電圧：143 VDC
使用率（104°F 時）：複数の条件で 40%〜100% のレンジ（例：100% は 66 A、230〜600 V 等）
最大無負荷電圧 (OCV)：CSA 305 VDC、CE 270 VDC
寸法（ハンドル込み）：奥行 483 mm、幅 233 mm、高さ 430 mm
重量（7.6 m トーチ含む）：CSA 32 kg、CE 23.5 kg
ガス供給：クリーン・ドライ・オイルなしエアまたは窒素
最適入力ガス圧力：7.6 ～ 8.3 バール（最小 5.2 バール）
推奨入力ガス流量：切断 210 l/分 (5.9 バール時)、ガウジング 210 l/分 (4.8 バール時)
入力電源ケーブル長：3 m
電源装置型式：インバータ – IGBT
エンジン駆動要件：85 A フル出力で 20 kW
電気効率：91.9%
認定テストマーク：CSA、CE、RCM、UKCA 等（各地域適用）
保証：電源装置関係部品 6 年、トーチ部品 1 年

トーチと消耗部品
SmartSYNC トーチは RFID 機能を備え、Hypertherm カートリッジと連携して電源装置のアンペア数とプロセスを自動設定します。ハンド、マシン、ロボット構成で利用可能。Hypertherm の一体型カートリッジはプロセスとアンペア数ごとに最適化され、従来の消耗部品に比べ操作を簡素化しながら性能を確保します。

特徴 / 技術仕様（リスト）

• 製品名：Powermax85 SYNC®
• ブランド：Hypertherm
• プロセス：エアプラズマ切断およびガウジング
• 出力電流範囲：25–85 A
• 最大推奨切断厚：25 mm（推奨）、最大分離 38 mm（ハンド）
• 定格出力電圧：143 VDC
• 定格出力（kW）：12.2 kW
• 入力電圧：単相・三相対応（200–600 V 条件により異なる）
• 推奨ガス：クリーン・ドライ・オイルなしエアまたは窒素
• 推奨ガス圧：7.6–8.3 バール（最小 5.2 バール）
• 推奨ガス流量：切断/ガウジング 210 l/分 程度
• 寸法：483 × 233 × 430 mm（奥行×幅×高さ）
• 重量（7.6 m トーチ含む）：CSA 32 kg / CE 23.5 kg
• 消耗部品プラットフォーム：一体型カートリッジ（プロセス/アンペア毎に最適化、RFID 対応）
• トーチ：SmartSYNC®（RFID、ハンド/マシン/ロボット構成）
• 保証：電源装置部品 6 年、トーチ部品 1 年
