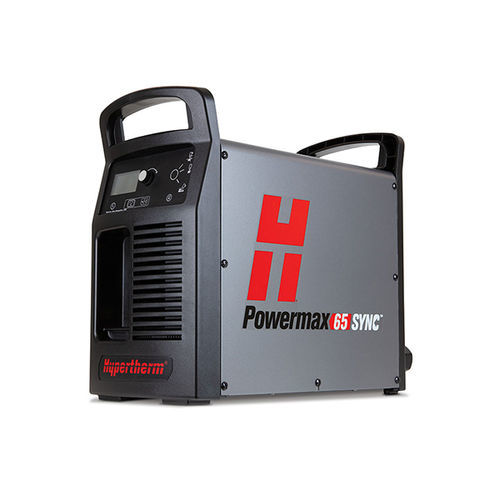

ロボット式プラズマカッター Powermax65 SYNC®

自動金属用高精度

概要
Powermax65 SYNC® は、次世代のプロフェッショナルグレードのエアプラズマ切断機であり、ガウジングと最大 20 mm の推奨切断のシステム操作を劇的に簡素化します。RFID 対応の SmartSYNC® トーチによる自動システムプロセスセットアップと、追跡可能な使用率データを提供する一体型カートリッジ消耗部品を備えています。ダウンタイムの削減、切断品質や性能の最適化、および消耗部品の在庫管理の合理化を通じて、生産性を最大化します。

用途

• ドラッグ切断：トーチをドラッグしてワークピースを横断
• より長いリーチが必要な切断：狭い場所での切断時に優れた可視性とアクセス性を提供
• より長いリーチが必要なガウジング：狭い場所でのガウジング時に優れた可視性とアクセス性を提供
• 微細な形質の切断：ドロスと熱影響範囲が最小限の狭いカーフ幅
• フラッシュ切断：傾斜 45 度で母材に近接した切断
• 最大除去ガウジング：強力な金属除去、深いガウジング断面、極度の金属洗浄
• 最大制御ガウジング：精度の高い金属除去、浅いガウジング断面、軽い金属洗浄
• マシン切断：ポータブルな自動機能とテーブル切断

サポートされていないアプリケーション

• マーキング（スコアリングや部品 ID、穴・溶接の位置表示）
• 精密ガウジング（非常に低い出力電流 <25 A のスポット溶接、タック溶接）

主な特長

• 優れた使い易さ：カートリッジは明確なマーキングと色分けによりプロセス別に識別。RFID 対応 SmartSYNC トーチとカートリッジにより適切なアンペア数と動作モードを自動設定、寿命末期検出で交換時期判断を容易にします。フレキシブルリードを備えたハンドトーチはオペレーターの疲労を軽減。
• 運用コストの最小化：システム操作の簡素化によりトレーニングやトラブルシューティングにかかる時間・コストを削減。消耗部品交換時のダウンタイムと早期廃棄を低減。カートリッジの使用状況データは在庫管理と切断作業管理に有益。
• パフォーマンスを最大化：交換可能なトーチスタイルと用途別カートリッジで幅広い作業に対応。最適化されたカートリッジ設計によりハンド切断で最大 2 倍の寿命を提供し、マシンセットアップでも寿命全体で品質向上。ハンドトーチの現場操作でアンペア調整やカートリッジ交換が可能。
• 業界最高の信頼性：SmartSYNC トーチは過酷な産業環境向け設計。SpringStart™ テクノロジーにより一貫したスタートと高いトーチ信頼性を実現し、製造ダウンタイムを低減。

カートリッジ（消耗部品）
Hypertherm カートリッジはプロセスとアンペア数ごとに最適化された一体型消耗部品プラットフォーム。ハンド、マシン、ロボット用に各用途向けカートリッジが用意され、ドラッグ用、FineCut、FlushCut、ガウジング用など複数プロセスに対応します。カートリッジは従来の消耗部品と寸法が異なるためテンプレートやガイド使用時は注意が必要です。

切断能力（表）
切断能力 | 板厚 | 切断速度
推奨 | 20 mm | 500 mm/分
| 25 mm | 250 mm/分
分離（ハンド切断） | 32 mm | 125 mm/分
ピアス* | 16 mm | （ピアス定格、ハンド切断またはプログラミング可能なトーチ高さコントロール付きのマシン切断）

最大除去ガウジング（表）
切断能力 | メタル除去量 | 深さ x 幅
通常のガウジング | 4.0 kg/時 | 深さ 2.9 mm x 幅 6.4 mm

一般仕様（表）
入力電圧：CSA: 200 ～ 480 V 単相 50/60 Hz または 200 ～ 600 V 3 相 50/60 Hz; CE: 380 ～ 400 V 3 相 50/60 Hz
kW 出力：9 kW
入力電流：CSA: 単相 200/208/240/480 V で 52/50/44/22 A (9 kW 時)、3 相 200/208/240/480/600 V で 32/31/27/13/13 A (9 kW 時); CE: 380/400 V で 15.5/15 A (9 kW 時)
出力電流：20 ～ 65 A
定格出力電圧：139 VDC
使用率（104°F 時）：CSA: 50% (65 A, 230 ～ 600 V)、40% (65 A, 200 ～ 208 V)、100% (46 A, 230 ～ 600 V); CE: 50% (65 A, 380 ～ 400 V)、100% (46 A, 380 ～ 400 V)
最大無負荷電圧（OCV）：CSA: 295 VDC、CE: 270 VDC
寸法（ハンドル込み）：奥行 483 mm、幅 233 mm、高さ 430 mm
重量（7.6 m トーチ含む）：CSA: 29 kg、CE: 24.1 kg
ガス供給：クリーン、ドライ、オイルなしの空気または窒素
最適入力ガス圧力：7.6 ～ 8.3 バール
最小入力ガス圧力：5.2 バール
推奨入力ガス流量：切断 210 l/分 (5.9 バール時)、ガウジング 210 l/分 (4.8 バール時)
入力電源ケーブル長：3 m
電源装置型式：インバータ – IGBT
エンジン駆動要件：65 A フル出力において 15 kW
電気効率：91.2%
認定テストマーク：CSA（北米および一部アジア向け）、CE（欧州ほか）、RCM、UKCA など
保証：電源装置関係部品 6 年、トーチ部品 1 年
