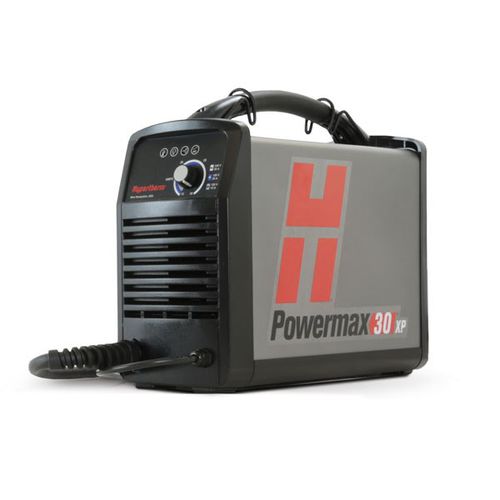

CNCプラズマカッター Powermax30® XP

IGBTインバータインバータ高性能

概要
Powermax30® XP は携帯性に優れた 30 A のプラズマ切断システムで、エアまたは窒素を用いて軟鋼、ステンレス、アルミニウムなどの導電性金属を切断します。厚板切断に必要なパワーと、FineCut® 消耗部品を用いた薄板の高品質切断の双方に適する汎用設計です。

主な用途

• ドラッグ切断（タッチ切断）
• より長いリーチが必要な切断およびガウジング
• 微細な形状の切断（Fine feature cutting）

サポートされていないアプリケーション（例）

• フラッシュ切断（45° 傾斜で母材に近接した切断）
• マシン切断（専用の自動機やテーブル切断用途）
• 高度なガウジング（最大制御ガウジング、最大除去ガウジング）

主な特長

• 「1 台で 2 つ」の役割を果たす汎用性：厚板の切断能力と薄板の高精度切断を両立
• 携帯性：小型軽量で持ち運びが容易
• 電源適応性：120 V または 240 V に接続可能（Auto-Voltage™ テクノロジーとプラグアダプターを含む）
• FineCut® 消耗部品に対応し、薄板のクリーンで狭いカーフ幅の切断が可能
• 堅牢な構造で過酷な使用環境に耐える設計

利点（Results）

• 容易な使用：必要なものが同梱され、迅速に使用開始可能
• 優れた性能をコンパクトに実現：速い切断速度と高品質な切断により二次加工を削減

含まれるもの（システム内容の例）

• 電源装置本体
• 4.5 m Duramax LT ハンドトーチ（および標準消耗部品）
• 4.5 m ワーククランプ
• 240 V/20 A プラグ（CSA モデル用アダプタ類を含む）
• 取扱説明書と安全に関する資料
• 消耗部品キット（標準ノズル 1 個、電極 1 個、FineCut 用ノズル 1 個、FineCut 用デフレクタ 1 個）
• プラスチック製キャリーケースおよびキャリー用ストラップ（該当モデルのみ）

消耗部品・トーチ
Duramax LT 系トーチや FineCut ノズルなどの消耗部品に対応。用途に応じてトーチや消耗品を選択することで、切断・ガウジングのニーズに合わせた最適化が可能です。

保証
電源装置関係部品は 6 年間保証、トーチは 1 年間保証。

オペレーションデータ（切断能力）
切断能力テーブル：
切断 — 板厚 — 切断速度
推奨切断能力 — 10 mm — 500 mm/分
— 12 mm — 250 mm/分
分離 — 16 mm — 125 mm/分

120 V 入力での切断（FineCut ノズル使用、最大推奨出力 25 A の場合）

• 6 mm：482 mm/分
• 10 mm：203 mm/分
• 12 mm：76 mm/分

注記
ガスはクリーンでドライ（オイルなし）の圧縮空気または窒素を使用します。消耗部品やトーチの選択により切断品質や被切断材料の適合性が変わります。

caractéristiques / spécifications techniques

• 入力電圧：120〜240 V、単相、50/60 Hz
• 入力電流（3.8 kW 時）：120〜240 V、単相、25〜18.8 A
• 出力電流：15〜30 A
• 定格出力電圧：125 VDC
• 使用率（40°C 時）：35%（240 V）、20%（120 V）
• 最大無負荷電圧（OCV）：256 VDC
• 寸法（ハンドル込み）：奥行き 356 mm、幅 168 mm、高さ 305 mm
• 重量（4.5 m トーチ込み）：CSA：9.7 kg、CE/CCC：9.5 kg
• ガス供給：クリーン、ドライ、オイルなしエアまたは窒素
• 推奨ガス入力（流量/圧力）：5.5 バール時に 113.3 l/分
• 電源ケーブル長：3 m
• 電源装置型式：インバータ（IGBT）
• エンジン駆動要件：30 A フル出力時に 5.5 kW
• 認定テストマーク：CSA（北米向け）、CE／C-Tick／CU／GOST／Ukr／セルビア 等（各地域規格）、CCC（中国向け）
• 保証：電源装置関係部品 6 年、トーチ 1 年
