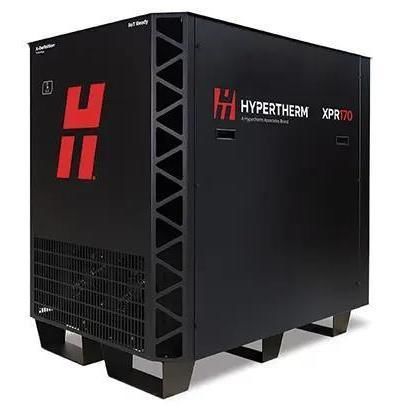

プラズマ切断システム XPR170®

金属用アルミニウム用ステンレススチール用

製品概要
XPR170® マシンプラズマ切断システムは、極めて薄い素材から中厚板までの切断に次世代の X-Definition® プロセスを提供します。軟鋼、ステンレス、アルミに対して比類ない X-Definition 切断品質を実現し、切断速度の向上で生産性を改善し、運用コストを削減します。設計最適化と使いやすさによりオペレーター介入を最小限に抑えます。

主な利点

• 業界をリードする X-Definition 切断品質: 薄板で安定した ISO レンジ 2、厚板で拡張レンジ 3、優れたステンレス切断品質、Vented Water Injection™ による優れたアルミ切断。
• 生産性の最適化と運用コストの低減: 運用コストを大幅に削減、厚板での切断速度向上、軟鋼での消耗部品寿命向上、厚板ピアシング性能の改善、XPR 自動ガウジングで研削を最小化または不要化。
• 設計システムの最適化と使い易さ: ランプダウンエラー保護、自動システム監視とトラブルシューティングコード、EasyConnect™ トーチリード、QuickLock™ 電極、Web インターフェース（Wi-Fi/イーサネット）と内蔵 IIoT（イーサネット / MTConnect®）によるリモート監視、マニュアルセットモード。

高度なプロセス制御とコンソールオプション
Core™、CorePlus™、Vented Water Injection™ (VWI™)、OptiMix™ の 4 種のコンソールを用意。すべてのコンソールで軟鋼切断品質を提供し、特定のコンソールはステンレス/アルミの切断能力を強化します。すべてのコンソールは CNC による完全制御が可能。

ガス接続コンソールのガス/流体
（表形式）
ヘッダー: , Core, CorePlus, Vented Water Injection (VWI), OptiMix
O2/N2/エア: , X, X, X, X
Ar: , , X, X, X
F5/Ar/H2O: , , , X, X
H2-N2-Ar 混合: , , , , X

仕様
最大無負荷電圧 (U0): 360 VDC
最大出力電流: 170 A
最大出力電力: 35.7 kW
出力電圧: 50 VDC～210 VDC
出力電圧（使用率 100% のアーク電圧）: 210 V
定格使用率: 35.7 kW、40° C (104° F) で 100%
運転時の周囲温度範囲: -10° C～40° C (14° F～104° F)
力率: 35.7 kW で 0.98
冷却: 強制エア (クラス F)
絶縁: クラス H
EMC エミッション仕様 (CE モデルのみ): クラス A
リフトポイント: 上部リフティングアイ重量定格 454 kg (1,000 lb.)、底部リフティングトラックスロット

オペレーションデータ
（表形式）
■ 軟鋼（单位: mm / インチ）
ピアシング能力 (アルゴンアシストシールドガス): 40 mm / 1–9/16 in
ピアシング能力 (標準エアシールドガス): 35 mm / 1–3/8 in
分離: 60 mm / 2–3/8 in

■ ステンレス
ピアシング能力: 22 mm / 7/8 in
分離: 38 mm / 1–1/2 in

■ アルミ
ピアシング能力: 25 mm / 1 in
分離: 38 mm / 1–1/2 in

（注記）上記は利用可能なプロセスまたは板厚の完全なリストではありません。

切断性能（コンソール / ガス / 電流 / 板厚 / おおよその切断速度）
（表形式の抜粋・列見出し: コンソール, 切断ガス, 電流 (A), 板厚 (mm), おおよその切断速度 (mm/分), 板厚 (インチ), おおよその切断速度 (インチ/分)）
--- 軟鋼 ---
Core/CorePlus/VWI/OptiMix | O2 plasma | 30 A | 0.5 mm | 5348 mm/min | 0.018 in | 215 in/min
Core/CorePlus/VWI/OptiMix | O2 shield | 30 A | 3 mm | 1153 mm/min | 0.135 in | 40 in/min
Core/CorePlus/VWI/OptiMix | O2 shield | 30 A | 5 mm | 726 mm/min | 3/16 in | 30 in/min
Core/CorePlus/VWI/OptiMix | O2 plasma | 50 A | 3 mm | 3820 mm/min | 0.105 in | 155 in/min
Core/CorePlus/VWI/OptiMix | Air shield | 50 A | 5 mm | 2322 mm/min | 3/16 in | 95 in/min
Core/CorePlus/VWI/OptiMix | Air shield | 50 A | 8 mm | 1369 mm/min | 5/16 in | 55 in/min
Core/CorePlus/VWI/OptiMix | O2 plasma | 80 A | 3 mm | 5582 mm/min | 0.105 in | 225 in/min
Core/CorePlus/VWI/OptiMix | Air shield | 80 A | 6 mm | 3048 mm/min | 1/4 in | 110 in/min
Core/CorePlus/VWI/OptiMix | O2 plasma | 130 A | 3 mm | 6502 mm/min | 0.035 in | 240 in/min
Core/CorePlus/VWI/OptiMix | Air shield | 130 A | 10 A? (表中はエアシールド10) | 2680 mm/min | 3/8 in | 110 in/min
Core/CorePlus/VWI/OptiMix | O2 plasma | 170 A | 6 mm | 5080 mm/min | 1/4 in | 200 in/min
Core/CorePlus/VWI/OptiMix | Air shield | 170 A | 12 mm | 3061 mm/min | 1/2 in | 115 in/min
（表はさらに多くの組合せと板厚・速度を含む）

--- ステンレス ---
Core/CorePlus/VWI/OptiMix | N2 plasma | 40 A | 0.8 mm | 6100 mm/min | 0.036 in | 240 in/min
Core/CorePlus/VWI/OptiMix | N2 shield | 40 A | 3 mm | 2683 mm/min | 0.105 in | 120 in/min
VWI/OptiMix | F5 plasma | 80 A | 3 mm | 4248 mm/min | 0.135 in | 140 in/min
VWI/OptiMix | N2 shield | 80 A | 6 mm | 1916 mm/min | 1/4 in | 70 in/min
VWI/OptiMix | N2 plasma | 170 A | 10 A? | 1975 mm/min | 3/8 in | 80 in/min
（表はさらに多くの組合せと板厚・速度を含む）

--- アルミ ---
Core/CorePlus/VWI/OptiMix | Air plasma | 40 A | 1.5 mm | 4799 mm/min | 0.036 in | 240 in/min
Core/CorePlus/VWI/OptiMix | Air shield | 40 A | 3 mm | 2596 mm/min | 1/8 in | 85 in/min
VWI/OptiMix | N2 plasma | 80 A | 3 mm | 3820 mm/min | 1/8 in | 140 in/min
VWI/OptiMix | H2-O shield | 80/130/170 A 等の組合せで複数のデータあり
（表はさらに多くの組合せと板厚・速度を含む）

消耗部品・トーチ情報
XPR トーチ（部品番号と説明の抜粋）

• 部品番号 428383 / 標準 428825 / 開先/ロボット 428831* / リード：6.6′
• 部品番号 428384 / 標準 428826 / 開先/ロボット 428832* / リード：8.2′
• 部品番号 428385 / 標準 428827 / 開先/ロボット 428833* / リード：9.8 フィート
• 部品番号 428386 / 標準 428828 / 開先/ロボット 428834* / リード：11.5′
• 部品番号 428824 / 標準 428829 / 開先/ロボット 428335* / リード：13.1′
• 部品番号 428387 / 標準 428830 / 開先/ロボット 428836* / リード：4.8′
• リード: 428978**, 428979** リード：20′**（互換性注記あり）
• トーチ取り付けスリーブ: 420500（標準）、420501（ショート）、420502（延長）
• クイックディスコネクト トーチレセプタクル: 420220
• クイックディスコネクト XPR トーチ: 420221

XPR 消耗部品（軟鋼 / 非鉄 / ガウジング等の抜粋）
（表形式: アンペア数, プロセス, シールドキャップ, シールド, ノズル/リテイニングキャップ, ノズル, 渦巻きリング, 電極, 水管）
軟鋼 30 A: プロセス O2/O2, シールドキャップ 420200, シールド 420228, ノズル 420365, ノズル(リテイニング) 420225, 渦巻き 420407, 電極 420222, 水管 420368
軟鋼 50 A: プロセス O2/エア, シールドキャップ 420200, シールド 420237, ノズル 420365, ノズル(リテイニング) 420234, ノズル 420233, 渦巻き 420231, 水管 420368
軟鋼 80 A: プロセス O2/エア, シールドキャップ 420200, シールド 420246, ノズル 420365, ノズル(リテイニング) 420243, ノズル 420242, 渦巻き 420240, 電極 420368
軟鋼 130 A: シールドキャップ 420200, ノズル 420365, ノズル(リテイニング) 420252, ノズル 420242, 電極 420249, 水管 420368（等）
非鉄・アルミ・ガウジング用消耗部品についても詳細なアンペア別・プロセス別の部品番号一覧あり（ページ内の表に多数掲載）。

スターターキット（抜粋）
428842: XPR170 軟鋼消耗部品スターターキット (トーチを含む)
428841: XPR170 非鉄消耗部品スターターキット (トーチを含む)
428840: XPR170 軟鋼消耗部品スターターキット
428943/428944 等に Core コンソール向けキットあり

リソース / ドキュメント（タイトル・種類の情報）
説明書およびドキュメントのセクションに、.XPR Cut Charts (Revision 8)（PDF 表示のメタ情報あり）、XPR gas connect console selection guide - A4（PDF 表示のメタ情報あり）などのドキュメント名と更新日が記載されています。ダウンロード可能なドキュメントの存在が示されていますが、ここでは URL を含めません。

特徴 / 追加情報

• Vented Water Injection™ (VWI) によりアルミ切断性能を向上。
• EasyConnect™ トーチリード、QuickLock™ 電極で消耗部品交換を簡易化。
• 内蔵 Web インターフェースによる Wi-Fi / イーサネット経由での監視とサービス。
• 内蔵 IIoT（イーサネット LAN および MTConnect®）でリモートデータアクセスが可能。
• マニュアルセットモードにより CNC/PLC 統合なしでガウジングやオフテーブルベベリングが可能。

caractéristiques / spécifications techniques

• モデル: XPR170®
• 最大無負荷電圧 (U0): 360 VDC
• 最大出力電流: 170 A
• 最大出力電力: 35.7 kW
• 出力電圧範囲: 50～210 VDC
• 使用率 100% のアーク電圧: 210 V
• 定格使用率: 35.7 kW（40° C で 100%）
• 周囲温度範囲: -10° C～40° C
• 力率: 0.98（35.7 kW 時）
• 冷却: 強制エア (クラス F)
• 絶縁: クラス H
• EMC（CEモデル）: クラス A
• リフトポイント: 上部リフティングアイ 454 kg 定格
