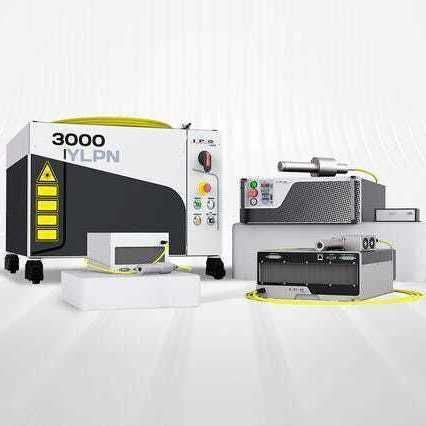

パルスレーザー システム YLPN series

ナノ秒ファイバー赤外線

概要
赤外ナノ秒パルスファイバーレーザは、高い平均出力と可変パルスエネルギーを提供し、産業分野の材料加工に用いられます。IPGのファイバアーキテクチャは、統合向けのモジュールや独立した生産装置としてのキャビネット構成を可能にします。

主な用途

• レーザクリーニングおよび表面処理
• 板材・箔の切断およびトリミング
• マーキングおよび彫刻（高エネルギーパルスを要するダークマーキングを含む）
• 穴あけ、スクライブ、マイクロ加工
• 高精度マイクロ形状の生成

主な利点

• 高スループット向けの高い平均出力および高パルスエネルギーの選択肢
• プロセス要件に合わせたパルス幅・繰返し率の設定が可能
• 微細加工向けや高スループット向けのビーム品質バリエーション
• 高出力向けの水冷キャビネットや、組み込み向けの空冷モジュールを用意

製品ファミリ／比較（概要）
YLPN-S シリーズ | 1064 nm | 最大 3 kW | 最大 150 mJ | 25、50、70、100 ns | 2–300 kHz | 水冷
YLPN-R（高パルスエネルギー） | 1064 nm | 最大 2 kW | 最大 100 mJ | 可変 20–2000 ns | 2–8000 kHz | 水冷
YLPN-R（高輝度） | 1064 nm | 最大 2 kW | 最大 10 mJ | 可変 30–2000 ns | 2–8000 kHz | 水冷
YLPN-M（モジュール） | 1064 nm | 最大 500 W | 最大 2 mJ | 可変 0.15–500 ns | 2–10 000 kHz | 空冷
YLPN-M 固定パルス / 低出力 | 1064 nm | 最大 100 W | 最大 1 mJ | 固定または可変 1.5–350 ns | 2–500 kHz | 空冷または導電冷却

性能に関する注記
パルスエネルギー、パルス幅、繰返し率はシリーズ間で広く設定可能で、材料ごとの処理速度と品質を最適化できます。キャビネットは高い平均出力・パルスエネルギー向け、モジュールはコンパクトな統合と高繰返し性能を重視します。

技術仕様（例）

• 波長：1064 nm（代表値）
• 平均出力：最大 3 kW（シリーズにより異なる）
• パルスエネルギー：最大 150 mJ（高エネルギー機）
• パルス幅：0.15–2000 ns（機種に依存、固定オプションあり）
• パルス繰返し：通常 2 kHz から 最大 10 000 kHz（モジュール/シリーズによる）
• ビーム品質 / BPP：シリーズ依存（例：M2 約1.5–12、ラウンド／スクエアコアのBPP指定あり）
• 冷却方式：水冷キャビネットまたは空冷モジュール；一部モジュールは導電冷却対応
• パッケージ形態：キャビネット（YLPN-S、YLPN-R）およびコンパクトモジュール（YLPN-M）

リソース
YLPN各モデルおよびモジュール別のデータシートや技術資料を提供しています。デモ動画はクリーニング、切断、マーキングなどの精密プロセスを示しています。
