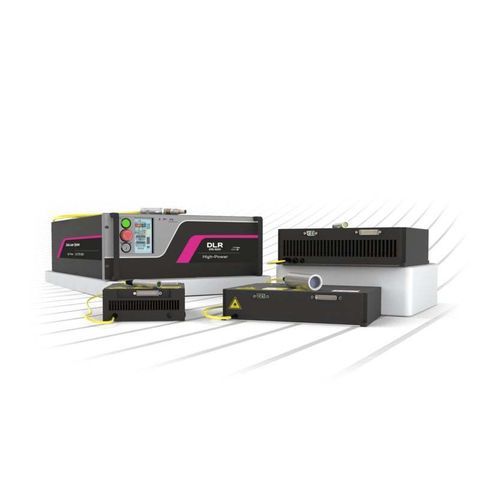

医療用ダイオード レーザー モジュール DL series

光ポンププラスチック溶接用ダイオード

概要
IPGのダイオードレーザモジュールおよびラックユニットは、信頼性の高いシングルエミッターダイオードとデリバリーファイバーを組み合わせ、OEMおよびエンドユーザー向けの統合されたダイオードレーザソリューションを提供します。DLMのコンパクトなOEMモジュールと、エンドユーザー対応のDLRラックユニットとして提供され、コリメータまたはベアファイバー出力、およびオプションの赤色ガイドレーザを用意しています。

主な製品タイプ

• DLM（ダイオードレーザモジュール）：ドライバーエレクトロニクスと冷却を統合したターンキーのOEMモジュール。コリメータまたはベアファイバー終端、オプションの赤色ガイドレーザを選択可能。
• DLR（ダイオードレーザラックユニット）：密閉されたシングルエミッターのダイオードをファイバーへ結合した高輝度のラック式システム。産業用途向けに即使用できる設計。

機能説明
これらのダイオードレーザは複数の出力構成と統合機能を備え、システム統合を簡素化します。DLMモジュールは外部DC電源のみを必要とするコンパクトなOEMコンポーネントです。DLRラックユニットは長波長安定性、狭い発振線幅、密封エミッタおよび空冷または水冷の選択が可能な完全システムです。ユニットはコンパクトで保守が容易、エネルギー効率に優れています。

用途

• 熱処理および金属の硬化
• プラスチック溶接
• 医療用途
• 光学レーザのポンプ光源

比較（概要）
波長 | DLM シリーズ | DLR シリーズ
波長範囲 | 915–970 nm | 970 または 976 nm
出力 | 最大 2 kW | 最大 2 kW
変調 | 最大 50 kHz | 最大 50 kHz
出力ファイバー芯径 | 150–200 μm | 110–400 μm
冷却 | 空冷 | 空冷または水冷

DLM（ダイオードレーザモジュール）
ドライバーエレクトロニクスと冷却を統合したコンパクトなOEMモジュール。コリメータまたはベアファイバー終端、赤色ガイドレーザなどの出力オプションを備え、OEM向けの柔軟な統合を想定しています。外部DC電源を必要とします。

DLR（ダイオードレーザラックユニット）
密閉シングルエミッタをファイバーへ結合した高輝度のラックユニット。エンドユーザー向けに設計された完全システムで、波長安定化、狭い線幅、エネルギー効率（通常 >40%）を備えます。

技術仕様

• 波長帯：典型 915–976 nm（DLM：915–970 nm、DLR：970 または 976 nm）
• 最大出力：最大 2 kW
• 変調：最大 50 kHz
• 出力ファイバー芯径：DLM 150–200 μm；DLR 110–400 μm
• 冷却方式：DLM – 空冷；DLR – 空冷または水冷
• 出力オプション：コリメータまたはベアファイバー終端；オプションの赤色ガイドレーザ
• ドライバと冷却：DLMは駆動電子と冷却を統合；DLRはラック完全ユニット
• 性能：波長安定化、狭い発振線幅および高いエネルギー効率（DLR 典型 >40%）
