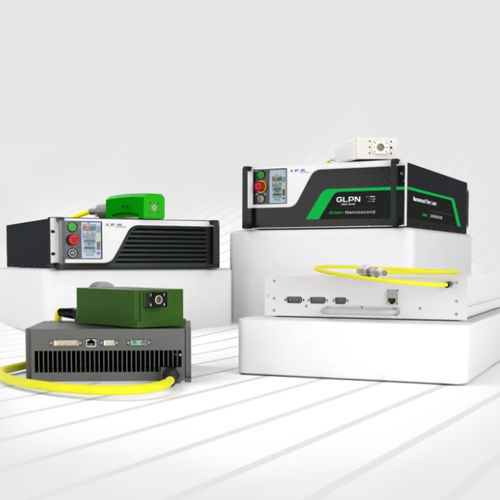

概要10億分の1秒単位で測定されるレーザパルスを利用し、緑色および可視波長のナノ秒ファイバーレーザは、マイクロ加工や非金属材料に対する精密な材料応答を提供します。IPGのファイバーレーザ技術は、波長やパルス持続時間を設定可能なモジュール式およびラック式ソリューションを提供し、産業用途への組込みと生産対応を支援します。
用途- 高速度マイクロ加工およびポリマー、ガラス、セラミックの精密切断
- PCBの切断・マーキング、抵抗器トリミング、スクライブ
- 透明材料や繊細な表面のマーキング
- 非金属材料(シリコン、OLED基板など)のドリル、テクスチャ、マイクロ構造形成
- 銅の積層造形およびレーザ焼結
- ウェハーやOLEDのアニール、太陽電池プロセス(PERCコンタクト開口、選択エミッタ)
- 医療、科学、先端製造用途
特長- 緑色~可視波長域をカバー:典型的に517~642 nm(モデルにより異なる)
- 平均出力は低出力ファミリから准CW/高出力モデルで最大1 kWまでスケーラブル
- パルス幅はファミリにより約1 ns~1000 nsまで対応;BurstやQCWオプションあり
- 短パルスで高ピーク出力を実現し、熱影響領域を低減
- モジュールおよびラック形状で、パルスエネルギー、繰返し率、波長などのパラメータを構成可能
マーキングとマイクロ加工可視域の短い波長とナノ秒パルスにより、多くの非金属材料で熱影響域が小さく効率的に吸収され、マーキング、切断、スクライブ、銅の焼結などでエッジ品質や微細解像度が向上します。
注意提供ファミリには低出力パルス(10–30 W)、中出力(50–75 W)、高出力(75–100 W)、准CW/高出力モデルおよび可視ナノ秒モジュールが含まれます。仕様の一部は暫定値です。IPGは用途に応じたカスタム仕様を提供可能で、地域による供給状況が異なる場合があります。
特長 / 技術仕様- 波長:典型範囲 517~642 nm;例:532 nm、517 nm、525–642 nm
- 平均出力:最大1 kW(准CW/高出力モデル);例:30 W、75 W、100 W、50 W(可視モジュール)
- パルス持続時間:約1 nsまで(選択モデル);例:1.5 ns、1–200 ns、20–1000 ns、約1.2 ns、4.5 ns
- パルスエネルギー:ファミリ毎の例 — 低出力で単発約18 μJ(バーストで最大70 μJ);中出力50–700 μJ;高出力100–500 μJ;高繰返し/准CWモジュールは数μJ
- 繰返し率:10 kHz~数MHz(例:10–3500 kHz;QCWは約25–250 MHz;一部可視モジュールは>10 MHz)
- ビーム品質:一部モデルでM2 <1.2;一部で<1.6;可視モジュールはBPP <6 mm·mrad(仕様による)
- 冷却方式:モデルにより空冷または水冷;多くのパルスモジュールは空冷
- パッケージ:モジュールおよびラック式;統合と生産向けにパラメータを構成可能
