準連続波レーザー システム MCQL-450/4500/x

ファイバー赤外線医療用

概要
準連続波（QCW）ファイバーレーザは、比較的長い高ピーク出力パルスを用いて、平均出力を抑えつつ連続波（CW）レーザに匹敵する加工結果を実現します。QCWパルスは平均出力の最大10倍のピーク出力と数百ジュールまでのパルスエネルギーを提供できます。典型的なパルス持続時間は0.05 ms〜50 msです。構成はシングルモード、マルチモード、マルチチャンネルがあり、代表的波長は1070 nm、ダイオードやツリウムのバリエーションもあります。

レーザ出力の活用
QCWレーザは長パルスで高いピーク出力を生成し、平均出力を下げたまま金属・非金属表面への効率的なエネルギーカップリングを可能にします。これにより、高パルスエネルギーや低入熱処理が求められる用途に適します。

主な機能と特長

• ピーク出力は平均出力の最大10倍
• パルス幅は通常0.05–50 ms（ファミリー依存）
• パルスエネルギーは数十〜数百ジュール（例：最大約240 J）
• シングルモード、マルチモード、マルチチャンネル構成を提供
• 波長オプション：標準1070 nm、ダイオードQCW（約895 nm）、ツリウムQCW（1880–2100 nm）
• アナログパルス変調により時間パルス形状やパルストレインを調整可能

用途の柔軟な最適化
個々のQCWパルスは用途に応じて変調可能で、時間形状やパルストレインを最適化できます。代表的な制御例：ドリリング用のマルチパルスバースト、前処理用ランプアップ、高反射材料向けの強化スパイク、亀裂抑制用のランプダウン。

用途例

• ドリリング — 高ピーク出力と長パルスの組み合わせにより、高品質の穴あけを高速で実現。
• 溶接 — ピーク出力で銅やアルミ等の高反射金属の処理が可能で、低入熱でのバッテリー溶接や精密接合に適する。
• 切断 — シングルモードQCWはセラミックやサファイア等の非金属材料の高品質高速IR切断に適する。
• 医療・研究用途 — ダイオードおよびツリウムQCWモジュールは医療OEM統合や研究用途に適したパルスエネルギーと波長を提供。

製品ファミリー／バリアント（概要）

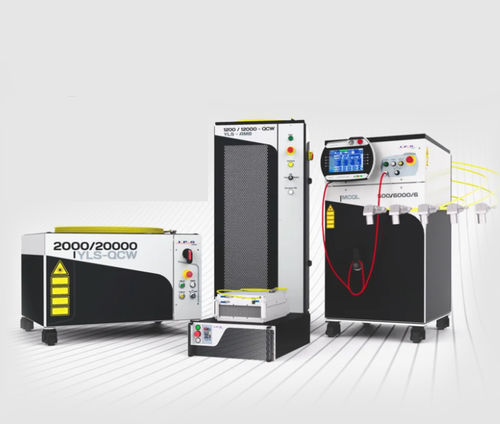

代表的なファミリー：YLS-QCW（マルチモードキャビネット）、MCQL（マルチチャンネルQCW）、YLR-QCW（ラック型）、YLM-QCW（モジュール）、YLR/YLM-QCW-SM（シングルモード）、および DLM-QCW（ダイオードQCWモジュール）、TLM-QCW（ツリウムQCWモジュール）。

代表的なシリーズ比較（概要）
1070 nm | 出力チャネル | マルチモード平均出力 | 10×ピーク出力 | パルスエネルギー | パルス持続時間 | ファイバ径 | 繰返し周波数 | 冷却方式
YLS-QCW: 1 | 最大2 kW | 最大20 kW | 最大240 J | 0.2–10 ms | 50–300 μm | 最大2 kHz | 空冷または水冷
MCQL: 2,3,4,6 | 最大500 W/チャネル | 最大6 kW/チャネル | 最大60 J/チャネル | 0.05–50 ms | 200–600 μm | 最大10 kHz | 水冷
YLR-QCW / YLM-QCW / SM: モジュールで最大600 W、シングルモード14 μm、繰返し最大50 kHz、冷却はシリーズに依存。

ダイオード＆ツリウムQCWオプション
DLM-QCW（ダイオードQCW）：約895 nm、数百ワットの出力、手持ちOEM統合向けに約600 μmのファイバコアを搭載可能。TLM-QCW（ツリウムQCW）：1880–2100 nmの中赤外領域での用途に適し、単一モード／マルチモードの選択と特定用途向けのパルスエネルギーを提供。

注意
表示仕様は標準製品の代表値です。カスタム仕様や地域別の在庫状況についてはお問い合わせください。

技術仕様

• 代表波長：1070 nm（ダイオード約895 nm、ツリウム1880–2100 nm）
• パルス幅：通常0.05–50 ms（一部キャビネットは0.2–10 ms）
• パルスエネルギー：最大約240 J（ファミリー依存）
• ピーク出力能力：最大約20 kW（平均の10×、ファミリー依存）
• パルス繰返し周波数：数Hz〜50 kHz（モデル依存）
• ファイバ径：シングルモード約14 µm、マルチモード50、100、200、300、400、600 µm
• 冷却方式：シリーズにより空冷または水冷
