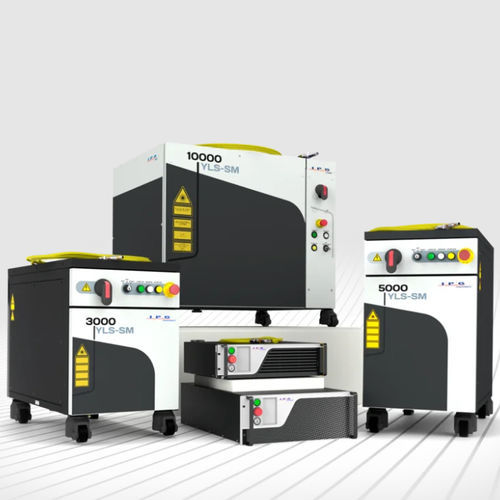

CWレーザー光源 YL series

ファイバー溶接用切断

概要
IPGのシングルモードファイバーレーザは、数マイクロメートルのファイバーコアを用いて非常に高いビーム品質を実現し、レーザ出力を極めて小さなスポットに集中できます。これにより、産業用材料加工においてプロセス速度の向上、部品品質の改善、入熱の低減が可能になります。

主な特徴

• 非常に低いM2値を実現する単一モードのビームプロファイル
• 小さな焦点スポット（typ. ~30–100 µm）で高い出力密度と高精度を実現
• 代表波長：1070 nm付近（1075 nmバリエーションあり）
• ファミリー内で出力を拡張可能、最大で約10 kWまで
• キャビネット（YLS-SM）、ラック（YLR-SM）、デュアルビーム/AMB（YLS-SM-AMB）などの形式を用意
• パルス/変調プロセス向けの変調オプション（シリーズ依存）

用途例

• 精密溶接
• EVバッテリー溶接
• 精密切断・穴あけ
• 表面処理・テクスチャリング
• 3Dプリンティング・付加製造

シングルモードとマルチモード — 補足
シングルモードビームはガウス分布を示し、非常に小さなスポット（typ. 30–100 µm）にエネルギーを集中させるため、精密切断、穴あけ、精密溶接、非金属の加工や積層造形に適しています。マルチモードは複数の空間モードを含み、通常はより大きな焦点スポット（約100 µm〜＞1 mm）を生成し、高出力での厚板加工に有利です。

製品ファミリー比較（表）
列：YLS-SM series | YLR-SM series | YLS-SM-AMB series
ビーム品質：M2 < 1.1（最大2 kW）；M2 < 1.15（最大4 kW）；M2 < 1.2（最大5 kW）；M2 < 2（最大10 kW） | M2 < 1.1 | M2 < 1.3
波長：1070、1075 nm | 1070 nm | 1070 nm
出力：最大10 kW | 最大8 kW | シングルモードコア：最大3 kW；リングビーム：最大5 kW
変調周波数：最大10 kHz | 最大50 kHz | 最大10 kHz

備考
上記は標準構成の仕様値です。カスタム仕様が可能な場合があります。製品の供給状況は地域によって異なります。

特性 / 技術仕様

• ビーム品質（M2）：シリーズおよび出力により typ. <1.1 〜 <2
• 代表波長：約1070 nm（1075 nmバリエーションあり）
• 最大出力：ファミリーにより最大約10 kW
• 典型的なシングルモードスポットサイズ：約30–100 µm
• マルチモードのスポットサイズ（比較）：約100 µm 〜 >1 mm
• 変調周波数（シリーズ依存）：最大約10 kHz（一部シリーズは最大50 kHz）
• 提供形態：キャビネット（YLS-SM）、ラック（YLR-SM）、デュアルビーム/AMB（YLS-SM-AMB）
