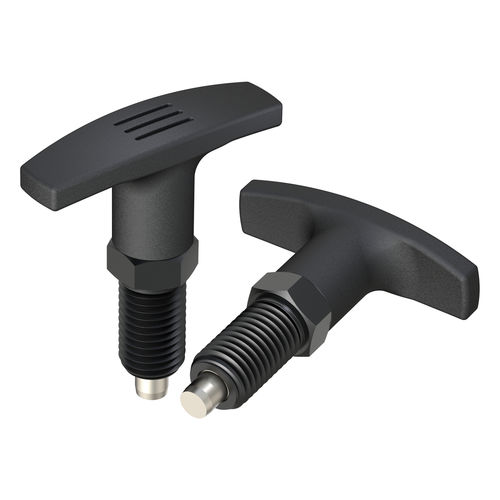

ロックボルト CAH

ステンレススチール製ポリアミド製

製品概要: CAHシリーズは、調整用六角を備えたPA6（ポリアミド6）製のT形ヘッドを持つ、ロック不可のインデックスボルト（金属製）で構成されています。ねじ部は細目のステンレス（SS）ねじ、ピストンは鋼（S）またはステンレス（SS）で提供されます。

用途:

• 2つ以上の部品を所定の位置で固定、インデックス、または保持するために使用されます。
• 捕捉装置を操作することで、いつでも解除・位置変更可能な一時的な固定位置を実現します。
• 追加の工具を必要としない手動操作向けに設計されています。

認証 / 規格: RoHS: 適合
UL94: 指定なし
IP: 指定なし

追加情報: RALカラーでの製作が可能です。寸法はミリメートル表記。製品ページからダウンロード可能な技術図面（PDF）あり。デモ動画あり。

バリエーション / 寸法（表）: Reference | A x B | d | M | H | T | L | h | SW
03100400090 | 50,00 x 15,00 | 6,00 | M12 x 1,50 | 56,00 | 6,00 | 20,00 | 6,00 | 14
03100400091 | 60,00 x 18,00 | 8,00 | M16 x 1,50 | 75,00 | 8,00 | 26,00 | 8,00 | 19
03100400092 | 60,00 x 18,00 | 10,00 | M20 x 1,50 | 86,00 | 10,00 | 33,00 | 10,00 | 22

特性 / 技術仕様:

• 型番 / シリーズ: CAH
• タイプ: ロック不可のインデックスボルト（T形ヘッド）
• ヘッド材質: PA6（ポリアミド6）
• ヘッド仕様: 調整用六角付きT形ヘッド
• ねじ: 細目ネジ、ステンレス（SS）
• ピストン: 鋼（S）またはステンレス（SS）
• 単位: ミリメートル
• 提供リファレンス: 03100400090、03100400091、03100400092
• マルチメディア: 技術図面（PDF）および製品動画あり
