正方形管継手 THCYA

Y形ステンレス製電気亜鉛メッキ鋼製

製品説明

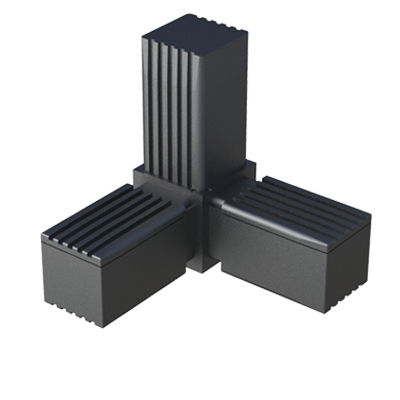

本Y型コネクタは二つの部品で構成され、3本の角パイプを接合するための製品です。内部芯材は無し、鋼（S）、亜鉛めっき鋼（ZCS）、またはステンレス鋼（SS）のいずれかで供給されます。材質はナイロン（PA6）で、参照番号により低〜中〜高の静的荷重に対応する構造物の組立てに使用できます。接触腐食や強度低下を避けるため、内部の鋼芯を穿孔することは避けてください。

適合性・認証

• UL94: 指定なし
• IP等級: 指定なし
• RoHS: 適合
• 寸法単位: ミリメートル

図面・マルチメディア

• レンダリング画像あり
• 2D技術図面あり
• 製品動画あり

参照一覧
00201206444 | 20 x 20 | 1,50 | L 36,50 | H 20,00
00201206454 | 25 x 25 | 1,50 | L 50,00 | H 25,00
02300400050 | 28,90 x 28,90 | 1,70 | L 50,00 | H 28,90
00201206462 | 30 x 30 | 2,00 | L 48,00 | H 30,00
02300400051 | 31,50 x 31,50 | 2,00 | L 51,00 | H 31,50

技術仕様

• 型番: THCYA
• 機能: 3本の角パイプを接合するY型コネクタ
• 本体材質: ナイロン（PA6）
• 内部芯材の選択肢: なし、鋼（S）、亜鉛めっき鋼（ZCS）、ステンレス鋼（SS）
• 許容荷重: 参照番号および適切な荷重配分により異なる（低〜中〜高の静的荷重）
• 可動/回転オプション: 参照により異なる（例: 0°–180°, 0°–190°, 45°–195°, 60°–232°）
• 垂直ピン: 軸回りに回転可能（傾斜不可）；他のパイプ寸法に合わせて交換可能
• 一部の参照にはM8またはM10のネジがあり、調整脚やキャスターに対応
• 推奨: 内部鋼芯への穿孔は避け、接触腐食や強度低下を防ぐこと
• 寸法単位: ミリメートル
• RoHS: 適合；UL94/IP: 指定なし
