正方形管継手 THCBA

ステンレス製電気亜鉛メッキ鋼製ポリアミド製

製品概要

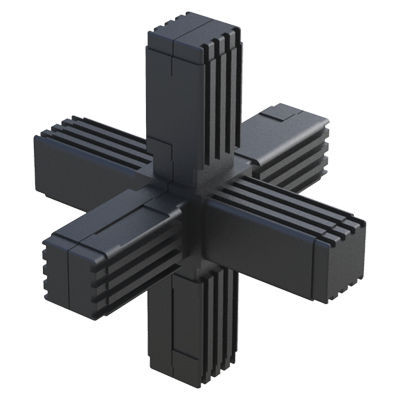

角パイプの組立て用に設計された2ピース構成の6路コネクタです。本体はPA6（ナイロン）。内部芯は無し、または鋼製、ステンレス鋼1.4301（AISI 304）、亜鉛めっき鋼のいずれかで供給されます。フレーム構造に適しており、静的荷重は内部芯の有無と材質によって変わります。

適合性と追加情報

• UL94: 該当なし / 指定なし
• IP: 該当なし / 指定なし
• RoHS: 適合
• 寸法単位: ミリメートル
• 図面: 製品ページからPDFダウンロード可能
• ビデオ: 利用可能

現行リファレンス（表）
リファレンス | 対応チューブ | チューブ厚 | L | H
00201206447 | 20 x 20 | 1.50 | 36.00 | 20.00
00201206457 | 25 x 25 | 1.50 | 52.00 | 25.00
00201206465 | 30 x 30 | 2.00 | 47.00 | 30.00

特長 / 技術仕様

• ファミリー / 型番: THCBA
• タイプ: 角パイプ用6路コネクタ（2ピース）
• 本体材質: PA6（ナイロン）
• 内部芯の選択肢: なし、鋼、ステンレス鋼1.4301（AISI 304）、亜鉛めっき鋼
• 対応チューブサイズとリファレンス: 20x20（ref. 00201206447）、25x25（ref. 00201206457）、30x30（ref. 00201206465）
• 参照ごとの標準寸法: チューブ厚、L、H（上の表参照）
• RoHS適合
• 寸法単位: ミリメートル
• ドキュメント: 2D図面（PDF）および製品ビデオ利用可能
