ねじ式接続部品 LJEZ

製品説明

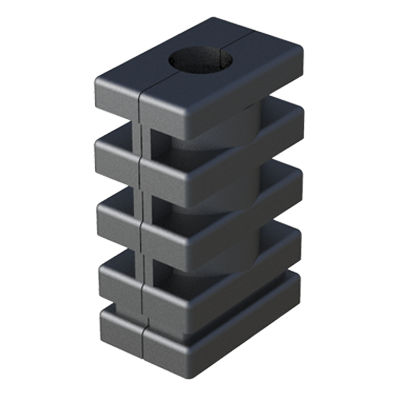

LJEZは2ピース構造の角形チューブ用ストレート（拡張）コネクタです。材質はナイロン（PA6）で、六角ナット用の2つのキャビティを備えます。供給形態は無ナット、上側ナット、下側ナット、両側ナットが選択可能です。挿入時の剛性を高めるために、内部金属コアをオプション設定できます。

認証／適合

• RoHS: 適合
• UL94: 指定なし
• 防水等級（IP）: 指定なし

寸法
寸法はミリメートルで表記。寸法およびチューブ適合は参照テーブルを参照してください。

マルチメディア
製品レンダ、2D図面（PDF）、デモ動画が利用可能です。

型番と寸法
Reference | For Tube | Tube Thickness | L | E / H | Nut Spot (SW) / Metric (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 to 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

特長 / 技術仕様

• 型式: LJEZ
• ブランド: ISC Plastic Parts
• 材質: ナイロン（PA6）
• タイプ: 角形チューブ用ストレート（拡張）コネクタ、2ピース構造
• 六角ナット用2キャビティ（リファレンスによりSW 8 / SW 10 / SW 13 / SW 17対応）
• 供給オプション: 無ナット／上側ナット／下側ナット／両側ナット
• 内部金属コア: オプション
• 寸法単位: mm
• 適合性: 異なる断面・寸法のチューブを接続する可動コネクタと組み合わせ可能
• 推奨: チューブ素材や許容差、締付トルクにより性能が変化するため、実機試験（サンプル）を推奨
• RoHS: 適合
