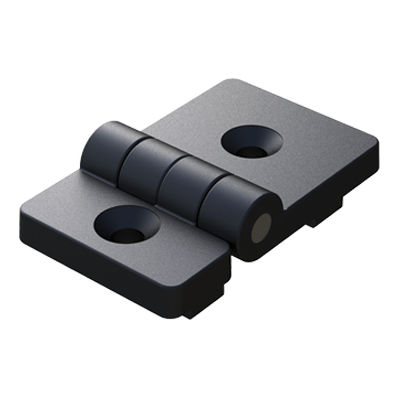

ポリアミド製蝶番 JTPHA

270°アルミフレーム用パネル用

製品概要
皿穴付きの非対称ヒンジ（モデル JTPHA）。厚さ 4 mm ～ 10 mm に対応し、機械保護、金属・アルミプロファイルの接合、木工や家具製作などの産業用途向けに、正確な開閉機能と控えめな外観を提供するよう設計されています。

特長

• ベースの突起がガイド、位置決め、アルミプロファイルの迅速な組付けを支援します。
• 最大回転角：270°（小角度仕様もあり）。
• 本体材質：PA6 30% GF（ナイロン6、ガラス繊維30%強化）。
• ピン材質：ステンレス鋼。
• カスタマイズ：ロゴ入れ対応可（要相談）。
• 最大使用耐力（重量 kg）は外部試験所による認証値です。

適合性・一般情報
UL94：記載なし
IP：記載なし
RoHS：適合
寸法単位：ミリメートル
動画：製品ページで利用可能

バリエーション（表）
Reference | D x B | L | Weight (Kgs) | Angle | A | H / R | M / Type | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

図面・メディア
2D 図面（PDF）あり。製品レンダリング、技術図、製品動画（MP4）を製品ページで提供しています。

技術仕様

• Brand: ISC Plastic Parts
• モデル / リファレンス：JTPHA
• タイプ：皿穴付き 2 穴の非対称ヒンジ
• 対応厚さ：4 mm 〜 10 mm
• 最大回転角：270º（小角度仕様あり）
• 本体材質：PA6 30% GF（ナイロン6 + ガラス繊維30%）
• ピン：ステンレス鋼
• ねじ/呼び：M6 (DIN 7991)
• 寸法単位：ミリメートル
• RoHS：適合
• 最大使用耐力（kg）：外部試験所による認証値
• バリエーション：01200100587、01200100588、01200100589
