ステンレス製インデキシングナット CAA

テクノポリマー製電気亜鉛メッキ鋼製ねじ式

製品概要

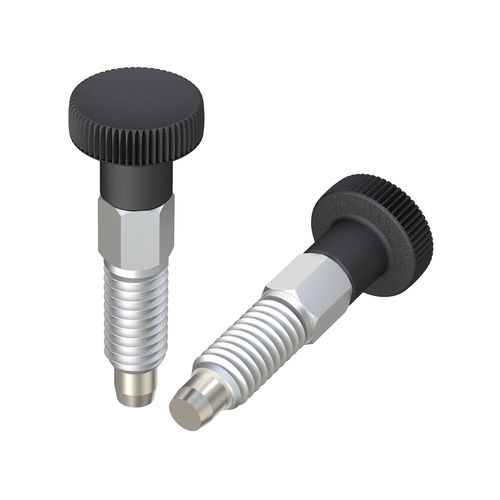

CAAシリーズのインデックスボルト。ローレット加工されたヘッドはPA6（ポリアミド6）製で、調整用六角形を備えています。ねじ部はステンレス鋼（SS）、プランジャは亜鉛めっき鋼（ZCS）です。非ロック式の設計で、ロック可能なバリアントはCABファミリーにあります。

使用方法

• 二つ以上の部品を所定位置でインデックス、固定、または位置決めするためのロック／位置決めピン。
• 一時的な固定位置を可能にし、ラッチの作動でいつでも解除・変更できます。
• 調整や操作に追加工具は不要です。

適合性と文書
2D図面（PDF）利用可能。製品動画あり。RoHS：適合。UL94：未指定。IP等級：未指定。RALカラーでの製造対応可能。

バリエーション（表）
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

仕様 / 技術情報

• ファミリー：CAA
• タイプ：ローレットヘッドのインデックスボルト、非ロック式
• ヘッド材質：PA6（ポリアミド6）
• 調整機構：六角
• ねじ材質：SS（ステンレス鋼）
• プランジャ材質：ZCS（亜鉛めっき鋼）
• 寸法単位：ミリメートル
• RoHS：適合
• UL94：未指定
• IP等級：未指定
• 対応リファレンス/サイズ：上記バリエーション表参照
• 仕上げ：RALカラー対応（要問合せ）
• ドキュメント：2D図面（PDF）および製品動画あり
