ステンレス製インデキシングナット CAI

テクノポリマー製電気亜鉛メッキ鋼製ロック可能

製品説明

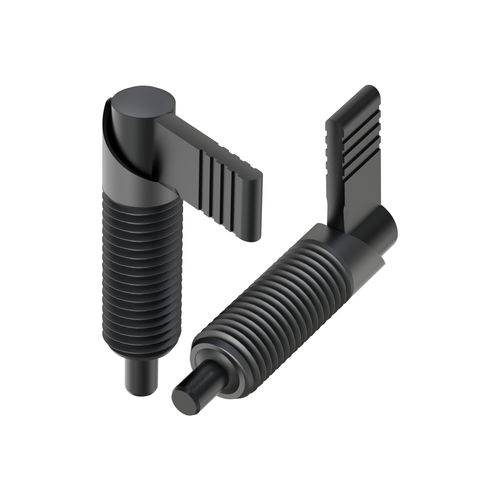

CAIシリーズは、L形のロック式位置決めピン（インデックスボルト）で、SS（ステンレス）またはS（鋼）製のバリエーションがあり、一部にPA66（ポリアミド66）製キャップを装備可能です。調整用六角部はありません。ねじ部材質：SS。プランジャー材質：ZCS（亜鉛めっき鋼）。

用途

• 二つ以上の部品を所定位置で固定、インデックス、または保持するためのロック・位置決め用ピン。
• ロックにより一時的な固定位置を確保し、任意のタイミングでラッチ操作により解除・変更可能。
• 使用に際して追加工具は不要。

適合性 / 認証

• UL94：未記載
• IP：未記載
• RoHS：適合

寸法
寸法の表示単位：ミリメートル

ドキュメント & メディア
図面：PDF（2D図面）あり。ビデオ：製品動画あり。

参照と寸法（表）
Reference | D | d | M | H | T | L
03100400100 | 26,20 | 5,00 | M12 x 1,50 | 39,50 | 8,00 | 26,00
03100400101 | 32,00 | 6,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400102 | 32,00 | 8,00 | M12 x 1,50 | 39,00 | 8,00 | 26,00
03100400103 | 42,00 | 6,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400104 | 42,00 | 8,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400105 | 42,00 | 12,00 | M16 x 1,50 | 46,00 | 10,00 | 30,00
03100400106 | 52,00 | 8,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400107 | 52,00 | 10,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00
03100400108 | 52,00 | 12,00 | M20 x 1,50 | 57,00 | 12,00 | 36,00

特長 / 技術仕様

• シリーズ：CAI
• タイプ：L形ロック式位置決めピン（インデックス／ポジショニングピン）
• ヘッド：L形（ロック可能）
• キャップ材質：PA66（該当バージョン）
• ねじ材質：SS（ステンレス）
• プランジャー材質：ZCS（亜鉛めっき鋼）
• 調整用六角部なし
• 用途：部品のロック、インデックス、位置保持（ラッチで解除可能）
• RoHS：適合
• 寸法単位：ミリメートル
• 2D図面（PDF）および製品動画あり
