電気亜鉛メッキ鋼製インデキシングナット CAG

ロック可能ねじ式

製品概要

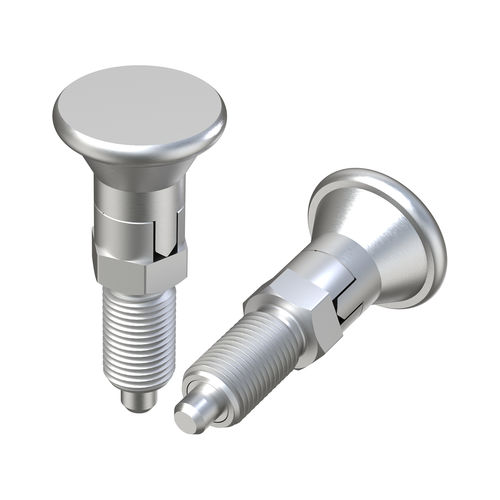

CAGシリーズは、ZCS（亜鉛メッキ鋼）製の円錐形ヘッドを備え、六角で調整できるロック式の金属製インデックスボルトで構成されています。細目のねじとプランジャーもZCS製です。

用途
ロックおよび位置決めピンは、2つ以上の部品を所望の位置で固定、インデックス、または固定するために使用されます。部品の一時的な固定位置が可能で、ラッチの操作によりいつでも解除・変更ができます。取り付けに追加工具は不要です。

ドキュメントと適合性
図面PDF：利用可能（2D図面）。
UL94：該当なし/記載なし。
IP：該当なし/記載なし。
RoHS：適合。
寸法単位：ミリメートル。
ビデオ：製品ビデオあり。

表 - 参照番号と主な寸法（単位：ミリメートル）
参照 | D | d | M | H | T | L | SW
03100400080 | 22,50 | 5,00 | M10 x 1,00 | 47,50 | 5,00 | 17,00 | 12
03100400081 | 27,50 | 6,00 | M12 x 1,50 | 55,00 | 6,00 | 20,00 | 14

特長 / 技術仕様

• シリーズ / 型番：CAG
• タイプ：ロック式インデックスボルト
• 円錐ヘッド材質：ZCS（亜鉛メッキ鋼）
• ねじ・プランジャー材質：ZCS（亜鉛メッキ鋼）
• 調整機能：ヘッドの六角
• ねじ山：細目（M寸法は表参照）
• RoHS：適合
• UL94：未指定
• 保護等級（IP）：未指定
• 寸法単位：ミリメートル
