ステンレス製インデキシングナット CAK

テクノポリマー製電気亜鉛メッキ鋼製ねじ式

製品説明

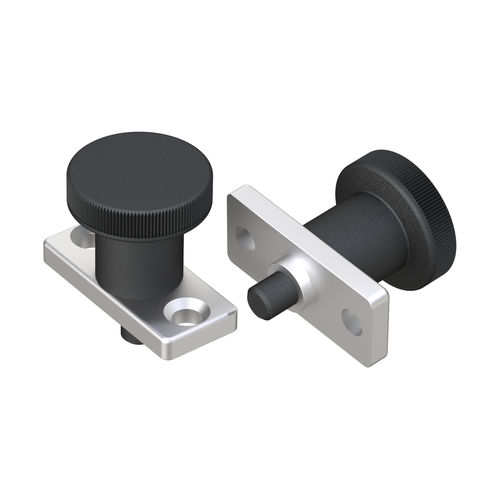

CAKシリーズは、取付プレート付きの非ロック型ねじ止め式位置決めピンで、2本のM6皿頭ねじで取り付けます。ローレットヘッドはPA6（ポリアミド6）、取付プレートはZCS（亜鉛めっき鋼）、プランジャーはS（ステンレス鋼）で構成されています。

使用用途
位置決めピンは、2つ以上の部品を所定の位置で固定・インデックス・保持する際に使用します。部品の一時的な固定位置決めが可能で、ラッチ操作によりいつでも解除・変更できます。追加の工具は不要です。

規格・認証

• RoHS: 適合
• UL94: 指定なし
• IP: 指定なし
• 図面: 2D PDFあり
• 製品動画: あり

製品バリエーション（寸法はミリメートル表示）
Reference | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

特性 / 技術仕様

• モデル / 系列: CAK
• タイプ: ねじ止め式位置決めピン（非ロック型）
• ヘッド材質: PA6（ポリアミド6）
• 取付プレート材質: ZCS（亜鉛めっき鋼）
• プランジャー材質: S（ステンレス鋼）
• 取付方法: 2本のM6皿頭ねじで固定
• 機能: 部品のロック、インデックス、仮固定；ラッチ操作で解放可能；追加工具不要
• 寸法単位: ミリメートル
• 認証: RoHS適合
• UL94: 指定なし
• IP: 指定なし
• 利用可能な型番: 03100400001, 03100400002, 03100400003, 03100400004
• オプション: RAL色指定生産対応
