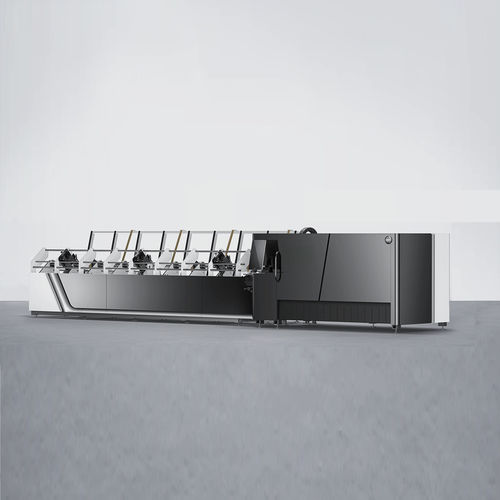

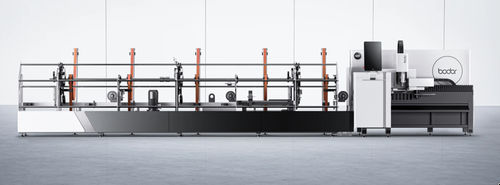

ファイバーレーザー切断機 Q0 Pro

金属用管サーボドライブ

概要
Bodor Q0 Proは小径チューブ加工向けに設計されたファイバーレーザー切断機です。全自動供給、両側サーボクランプ、固定径チャックを組み合わせ、手作業を最小化し材料歩留まりを最大化します。

主な特長

• 高い加工効率: 給送とクランプのシーケンスを最適化した自動供給により小径チューブの連続生産に適合。
• 材料利用率の最大化: 最小テール長55 mmでスクラップを削減。
• 手動介入不要: 両側サーボクランプにより一度の固定で正確な保持を実現しハンズフリーで動作。

性能ハイライト

• 最大回転速度: 180 r/min
• 最大供給速度: 120 m/min

自動供給
標準の自動供給ユニットは、典型的な直径範囲 Ø20–60 mm の丸管、角管、長方形管を安定して供給します。システムは部材を安定化・整列・シーケンスして継続加工を可能にします。

チャックおよびコレット
固定径チャックコレットを採用し、チューブ表面の損傷を回避します。コレット・チャックは約5分で交換可能です。対応断面：

• 丸管
• 角管
• 長方形管
• ウエスト形管
• 楕円形管

用途

• 家具部材、空調部品、建具用プロファイル、キッチン・衛生設備のフレーム、汎用機械加工など小径チューブを用いる生産用途。

仕様 / 技術データ

• モデル: Q0 Pro
• ブランド: Bodor
• 機種: 小管向けファイバーレーザー切断機
• 最大回転速度: 180 r/min
• 最大搬送速度: 120 m/min
• 自動供給: 標準装備 (対応 Ø20–60 mm)
• クランプ: 両側サーボクランプ (一度の固定で精密保持)
• コレット: 固定径チャックコレット (表面損傷なし; 交換約5分)
• 最小テール長: 55 mm
• 対応断面: 丸、角、長方形、ウエスト形、楕円
