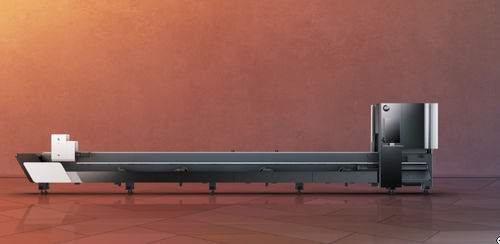

ファイバーレーザー切断機 SK

金属用管プログラミングソフト付

概要
Bodor SKは、管材の自動化・高スループット加工向けに設計されたファイバーレーザー管材切断機です。前後独立チャック、高い軸加速度、チャックの高速回転を組み合わせ、スクラップを最小化し生産性を向上させます。

性能ハイライト

• 最大試験加速度：2.7G（軸の高速移動とサイクル短縮を実現）。
• チャック回転速度：最大260回転/分で高速切断とインデックスをサポート。
• レーザーヘッドZ軸空移速度（アルゴリズム改良）：60 m/min、前世代比で約25%向上。

主要な利点

• 前後独立チャックにより、前チャックの前進と後チャックの貫通を可能にし、ほぼゼロの残材を実現（工程により例示値 約40 mm）。
• 自動供給装置により上料と切断を並列化—上料超高速サイクル約8秒でタクト短縮。
• 長尺ワークの安定把持を実現する前後ダブルクランプにより、製品品質と位置決めの再現性を向上。
• AIによるインテリジェントネスティングと3ステップ自動図面生成で作図工数を削減し材料利用を最適化（効率向上 約30%の例）。
• 位置決め／真円度の改善：前世代比で報告上20%以上の向上。

構造・機械的特徴

• Sky Bowベッド構造：三角立体伝達によりトルクバランスを実現し、ガイドレールの受力を最適化。
• 高強度合金チャックと焼入れジョーにより位置決め精度と耐摩耗性を向上。
• 内部完全シールの防塵設計でローラーの固着を防ぎ、寿命を延長。
• 前チャックはレーザーヘッドを越えて移動可能で、長尺ワークの二点クランプ切断を実現。

自動化とワークフロー

• 自動上料装置により上料と切断の並列処理を実現（例：上料超高速 ≈8秒で切断継続）。
• 3ステップ自動作図：管種選択 → パラメータから図面生成 → ワンクリック加工（手作業による反復パターンを軽減）。
• AIインテリジェントネスティング：レイアウトと切断経路を最適化して効率向上・材料削減を実現（例：年間で1000本以上の管材節約の事例あり）。

オプション機能

• デュアルゾーン追従サポート（オプション）：上料側追従ローラー、深U型バイオニックローラー、下料側追従プレートなど、全サーボ追従で加工全長の精度を維持。
• ゼロテール加工（オプション）：最適なネスティングによりほぼ残材ゼロを実現。
• ベベル切断（オプション）：ゼロスイング長構造でヘッドの揺れを低減し、ワンパスで隙間のない溶接準備切断を可能に。

保証と検証
Bodorの標準サポートプログラムおよび延長保証オプションが利用可能（例：Bodorが示す5年保証プログラム）。性能データは試験室データや比較試験に基づくため、実際の加工性能は材料や構成、運用条件により異なります。

技術仕様

• シリーズ／型式：SK Series (Bodor SK)
• 最大加速度（試験値）：2.7G
• 最大チャック回転速度：最大260回転/分
• レーザーヘッドZ軸空移速度：60 m/min（アルゴリズム向上）
• 自動上料：上料と切断並列での超高速サイクル ≈8秒
• 小径円切断生産性（例）：約500個/分（試験室データ、加工条件依存）
• 位置決め／真円度改善：前世代比で>20%報告
• オプション機能：デュアルゾーン追従、ゼロテール加工、ベベル切断、自動供給モジュール等
