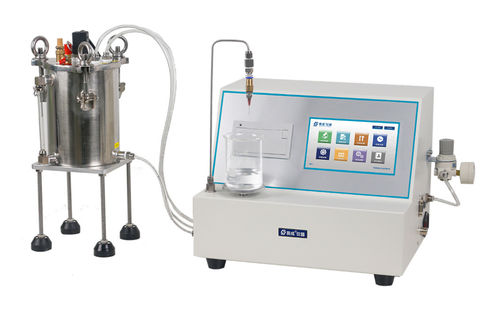

流量試験機 LLY-01

医療装置用医療コンパクト

製品紹介
LLY-01 医療用流量・耐圧テスターは、使い捨て注射用デバイスのベンチおよびライン試験向けに設計されています。使い捨て注射針、静脈注射針、輸液針、輸液セット、麻酔穿刺キット、カテーテルなどの流量、耐圧性およびシール性を評価します。

製品特長

• 7インチカラータッチスクリーン、GUIによる試験設定と結果表示
• ワンタッチ操作と試験完了自動検出により生産・品質管理工程を簡素化
• 高精度圧力センサーシステムにより安定した圧力・流量測定を実現
• 流体リザーバを内蔵し、油圧環境を安定させ測定変動を低減
• 電源断後も保持される不揮発性メモリによる自動データ保存
• 非常停止ボタンや過負荷保護などの安全機能
• 内蔵マイクロプリンタにより試験結果を即時印字
• 標準USBインターフェースによるデータ出力とラボ接続
• GMP準拠の多階層ユーザー権限管理
• ISPによるオンライン制御・アップグレードで試験機能を遠隔変更可能

試験原理
本機は陽圧試験原理を採用します。試料に制御された水圧を印加し、所定時間保持して流量、耐圧性およびシール性を評価します。

適用規格

• ISO 7864 – Sterile hypodermic needles — Requirements and test methods（滅菌皮下注射針の要求事項と試験方法）
• GB 15811-2025 – 使い捨て滅菌皮下注射針（中国）
• GB 8368-2018 – 使い捨て輸液セット — 重力供給（中国）
• GB/T 15812.1-2005 – 血管内カテーテル以外のカテーテル — 第1部: 共通特性の試験方法（中国）

試験用途
使い捨て注射針、静脈注射針、輸液針、輸液セット、麻酔穿刺キット、カテーテルおよび臨床や生産の品質管理環境における類似注入デバイスに適用されます。

測定項目
流量：デバイスを通過する流体量（mL/min、mL/h、または滴/分）。
耐圧性：破裂や漏れなく内部流体圧に耐える能力。
シール信頼性／漏れ：規定の圧力・流量条件下で流体が外部へ漏出しないこと。

技術仕様

• 試験範囲：0〜400 kPa
• 圧力精度：±0.5 kPa
• 秤量範囲：0〜1200 g
• 秤量精度：±0.02%
• 試験時間：1〜9999 s（調整可）
• 供給空気：0.4〜0.6 MPa（外部）
• ポートサイズ：Φ6 mm PUチューブ
• 電源：AC 100–240V 50/60Hz（現地要件に合わせて設定可能）
• 外形寸法：430 mm（W）× 300 mm（D）× 450 mm（H）
• 本体質量：14 kg
• 標準構成：本体、マイクロプリンタ、試験治具
