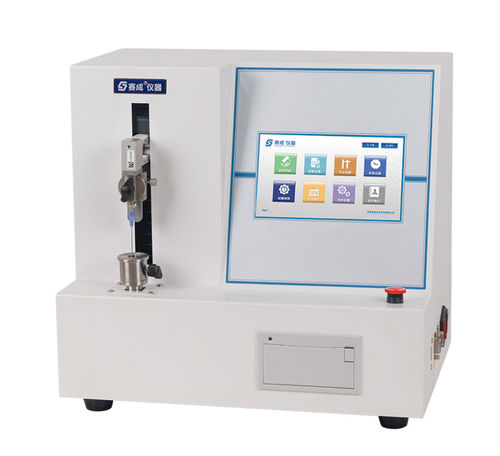

耐穿孔性試験機 CCL-02

針貫通力医療装置用医療

製品紹介
CCL-02 医療用針貫通試験機は、医療用針、注射針、ニードルチューブの貫通（穿刺）力を、ポリウレタン製の人工皮膚への貫通を模擬して測定します。本装置は、針の鋭さや貫通抵抗を評価するための再現性の高い力データを提供します。

製品の特長

• 7インチカラ―タッチスクリーン（GUI）
• 貫通力および抵抗試験の結果を自動記録
• 変位・力・時間による自動試験終了設定が可能
• 高精度センサーによる正確で再現性のある力測定
• 高精度の動作制御システムで滑らかな動作
• 電源オフ後もデータを保持する自動データ保存機能
• 非常停止ボタンや過負荷保護などの安全機能を装備
• 試験完了時に自動で結果を出力するマイクロプリンター内蔵
• データ転送に便利な標準USBインターフェース
• GMP準拠の多段階ユーザー権限管理
• 必要に応じて遠隔で機能変更可能なISPオンライン制御・アップグレード対応

試験原理
装置は針とポリウレタンフィルム（人工皮膚）を治具で固定し、制御された速度で針をフィルムに貫通させながら貫通力を測定します。結果は自動記録され、針の貫通性能を評価します。

パラメータの説明

• ピーク貫通力：針先が試験媒体に貫通する際に記録される最大荷重で、針の鋭さと相関します
• 平均貫通力：貫通プロセス全体で加えられた力の算術平均
• ブレークスルー力：針先が材料表面を通過する瞬間の臨界力
• 滑抵抗力：針軸が媒体内を移動する際に生じる連続的な抵抗
• 引抜力：針を試験媒体から引き抜くために必要な最大力

試験用途
基本用途：使い捨て滅菌注射針、プレフィルドシリンジの針、輸液針など。

技術仕様

• 試験範囲：0 ~ 20 N（50 N オプション）
• 分解能：0.001 N
• 力の精度：±0.5% FS
• 荷重速度：0 ~ 500 mm/min（可変）
• 速度精度：±0.5% FS
• ニードルチューブサイズ：0.18 ~ 3.4 mm
• 試料：ポリウレタンフィルム（人工皮膚）
• 電源：AC 100-240V 50/60Hz（現地仕様に変更可能）
• 本体寸法：400 mm (W) x 270 mm (D) x 370 mm (H)
• 正味重量：15 kg

構成
標準構成：本体、マイクロプリンター、ポリウレタンフィルム（人工皮膚）。

特性 / 技術仕様

• モデル：CCL-02
• Brand: Saicheng Instrument
• 試験範囲：0 ~ 20 N（50 N オプション）
• 分解能：0.001 N
• 力の精度：±0.5% FS
• 荷重速度：0 ~ 500 mm/min（可変）
• ニードルチューブサイズ：0.18 ~ 3.4 mm
• 試料：ポリウレタンフィルム（人工皮膚）
• 電源：AC 100-240V 50/60Hz（変更可能）
• 本体寸法：400 x 270 x 370 mm (W x D x H)
• 正味重量：15 kg
