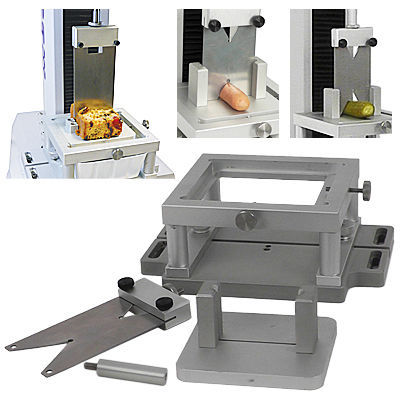

フードテクノロジー社のTMSせん断刃セットは、オリジナルのワーナー・ブラッツラー社の刃の仕様(三角形の切り込み、0.04インチ(1.2mm)の厚さ)を再現するよう設計されています。この試験セットは、せん断試験中に刃がサンプルを完全に通過できるように、TMS標準フィクスチャーテーブルと一緒に使用する必要があります。
フィクスチャーセットは、2本のロックスクリューを備えたブレードホルダーで構成されています。中央の溝はブレードの自由な動きを可能にし、分析中の摩擦を制限します。各ブレードはステンレス製で、リバーシブル、厚さ1mmです。
1枚目のブレードは、底面が平面で、先端が20mmに切り欠かれています。2枚目の刃は、44mmと32mmの逆V字型で、中央に小さな円形の切り込みがあります。ステンレス製のブレードは、50mm間隔で配置された高さ35mmのガイドアームを通り、底部にある幅1.4mmのスロットに入ります。
---
