電動シリンダ ELEKTRO series
DC円形

電動シリンダ
電動シリンダ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
電動
モーターの種類
DC
その他の特徴
円形
ストローク

最少: 25 mm (0.984 in)

最大: 1,000 mm (39.37 in)

推進力

1,000 N

詳細

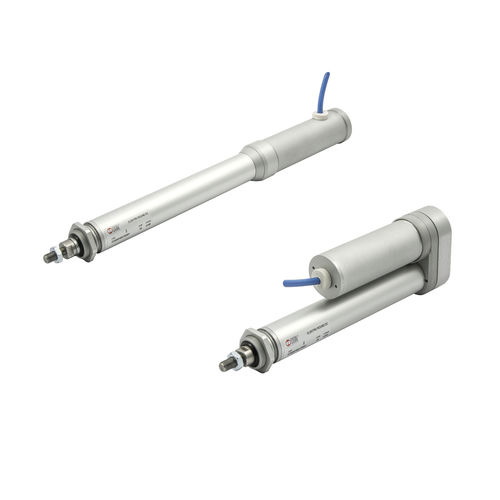

ELEKTRO ROUND DCシリンダでは、アクメスクリューと自己潤滑型テクノポリマーナットを介してピストンロッドの前方移動が得られます。 このピストンは、シリンダーライナーによるバックラッシュを最小限に抑え、スクリューの回転時の振動を低減するためにキャリブレーションされたガイドリングを備えています。 ピストンには磁気センサ用の磁石も付いています。 このシステムは、 12と24VDCの2つのバージョンで利用可能な直流モータによって駆動されます。 モータの位置は、オプションのエンコーダを使用して制御できます。 モータの熱過負荷保護のために、リセット可能なオプションのヒューズをシリンダに挿入することができます。 使用されるモータは、1/13または1/25比の遊星ギアボックスを有する。 構成(スクリューピッチとギア比)に応じて、このシリンダーは不可逆的(モーターをオフにして荷重を支える)または負荷下で可逆的のいずれかになります。 両方のバージョンは、シリンダーの外に顧客によって提供されるピストンロッド回転防止装置なしで供給されています。 2つのバージョンがあります: -モーターシャフトがカップリングを介してネジに直接接続されているインラインモーターです。 -ギア付きモーターで、モーションの伝達は 1:1 の比率で3つの歯車によって保証されます。 このシリンダは、IP65保護評価で使用するように設計されています。台形ねじ(アクメ)を備えたソリューションは、一般に、時間単位あたりの操作回数が減少するアプリケーションに適しています。スクリューリードスクリューアセンブリの加熱により、精度の程度は特に高くありません。摩耗時間の経過とともに不都合を創り出すことはなく、同時に高い力と速度は必要ありません。

---
