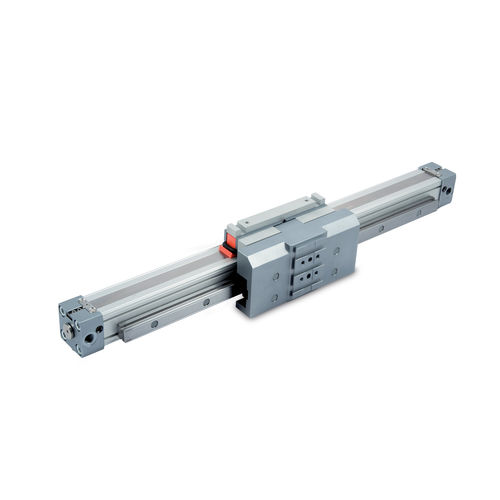

空圧シリンダ V-Lock series
ロッドレス陽極酸化アルミ製調整可能低下機能

空圧シリンダ
空圧シリンダ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
空圧
技術
ロッドレス
素材
陽極酸化アルミ製
その他の特徴
調整可能低下機能
ストローク

最少: 100 mm (3.937 in)

最大: 2,300 mm (90.551 in)

速度

1 m/s (3.3 ft/s)

詳細

V-Lockロッドレスシリンダーには、穴Ø16、Ø25、Ø32が付属しています。 彼らの主な特徴は、キャリッジサポートは、V-Lockファミリの他のコンポーネントを取り付けるためのV-Lock溝を備えたダブテールを有することである。 ネジ穴とセンタリングピンの提供により、非V-Lockコンポーネントをキャリッジに固定することができます。 固定脚はまた、V-Lockシステムを使用するので、シリンダーはKまたはQS要素を使用して他のものに固定することができます。 キャリッジサポートは、強化されたガイド上で動作し、非常に高い負荷およびモーメントに耐えることができるボール再循環パッドに取り付けられています。 -押出された陽極酸化アルミニウム合金シリンダーライナー; -ライナー内のセンサ溝; -ステンレス鋼非変形ストリップを使用した長手方向の空気圧シールシステム; -どのような方法でシリンダーキャリッジに影響を与えることなく、任意の方向に作用する非常に高い負荷容量; -強化鋼ガイドシリンダーライナーにしっかりと固定 されています。-非常に静かな操作と長いメンテナンス間隔を可能にする特別な技術を使用して作られたボールベアリングパッド。-調整可能な空気圧クッション; -調整可能なストップとショックアブソーバの適用のための規定; -直径32シリンダー、バルブは、中間ブラケットを必要とせずに、リトラクトセンサ溝を使用してライナーに固定することができる

---

ビデオ

カタログ

GENERAL CATALOGUE
GENERAL CATALOGUE
1566 ページ
