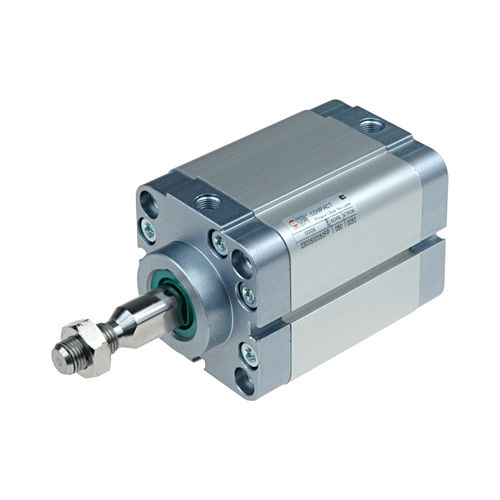

空圧シリンダ CMPC ピストン式ピストンロッド付き寸切りボルト付き
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 空圧
- 技術
- ピストン式, ピストンロッド付き, 寸切りボルト付き
- 構成
- 複動式, 単動式
- 材質
- ステンレス製, アルマイト処理されたアルミ製
- 規格
- ISO 15552, ISO 6431
- 用途
- 産業用, ガイド
- その他の特徴
- コンパクト, 標準, 精密, フラット, ワイド, UNITOP, ATEX
- ストローク
最大: 500 mm
(19.685 in)最少: 1 mm
(0.039 in)- ボア径
32 mm, 40 mm, 50 mm, 63 mm, 80 mm
(1.26 in, 1.57 in, 1.97 in, 2.48 in, 3.15 in)- 圧力
10 bar
(145.04 psi)- トルク
0.2 Nm, 0.4 Nm, 1 Nm
(0.148 ft.lb, 0.295 ft.lb, 0.738 ft.lb)- 動作温度
最大: 80 °C
(176 °F)最少: -10 °C
(14 °F)
詳細
傾斜バージョンは、ピストンロッドに固定された物体を斜めに保ち、指定された範囲内でトルクを加えるために使用されます。
ツーフラットシリンダーのピストンロッドは、対向する2つの長手面を持ち、全体がステンレス鋼で形成されています。シリンダーのフロントヘッドには、ピストンロッドと噛み合い、回転を防止する焼結ブロンズブッシュがあります。特殊なポリウレタンガスケットが、気密性と汚れの除去を保証します。
この技術的ソリューションは、四角形や六角形のピストンロッドよりも気密性と信頼性が高い。
これらのコンパクトシリンダーには、以下のバージョンがあります：
- モグネットの有無
- ISO 15552（旧ISO 6431）またはフランス規格NFE 49-004-1および2（UNITOR）と互換性のある固定中心距離。
特殊なプロファイルと、外部ヘッドがライナーにねじ止めされていることにより、優れたガイドが得られます。幅広いアンカーポイントにより、多くの固定オプションがあります。引き込み式モグネットリミットスイッチは、シリンダー内のスロットに取り付けて位置を測定することができます。
1パッケージあたりの数量: 0
最小発注量0
単位: 個
シール: ポリウレタンガスケット
---
