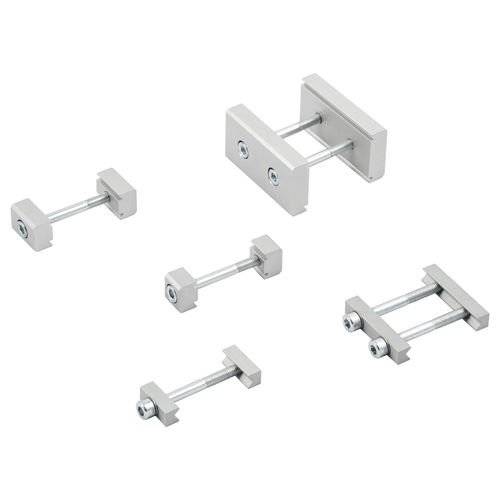

シリンダー用固定要素 V-Lock

金属製

V-Lockシリーズのメタルワーク製品は、Montech® Quick-SetによるタイプK固定システムまたはQS固定システムのいずれかを使用して接続することができます。 両モジュラーシステムは補完的で互換性があります。 V-Lockシステムは、長手方向であっても正確で再現性のある位置決めを保証しています。中空キーは、部品（f8/H7カップリング）の鳩目の横溝に挿入することができます。 Kエレメントを使用して接続された部品は、組み立て中に自己調心できるように、互いにわずかに離れています（2つの部品の隣接面間の距離は最小0.4mm）。 QSフィックスティングエレメントを使用すると、組み立て中に長手方向の調整が可能で、フィッターを特定の位置に制限することがありません。 どちらのシステムも、アリミゾ式ジョイントのため非常に頑丈で振動に強く、特別に設計されたアダプターを必要とせず、迅速かつ正確にカップリングを行うことができます。 また、すべてのネジにアクセスできるため、コンポーネントの分解が容易です。 非常に高い荷重をかける場合は、公差f8の6mm角の固形キー（付属品を参照）があり、隣接するVロックエレメントの自由溝の間に配置することが可能です。
