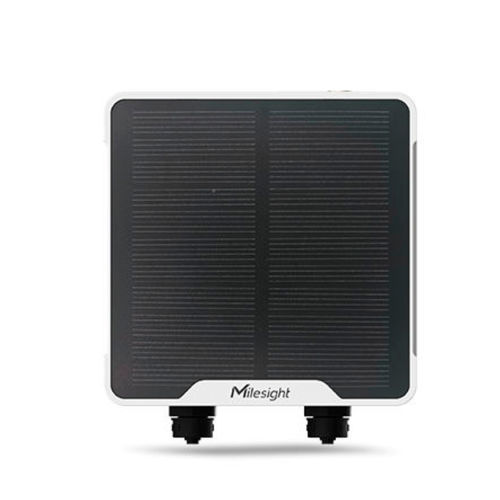

LoRaWANセンサーハブ UC50 series

NB-IoTRS-485インタフェースModbus RTU

概要
UC50x シリーズは、屋外の過酷な環境で環境・産業用センサーを接続・管理するためのフィールド設置型マルチインターフェースコントローラーです。GPIO、アナログ入力、RS232/RS485、SDI‑12 をサポートし、IP68 保護等級、バッテリー／ソーラー／DC などの給電オプション、NFC による素早い設定を備えています。ローカル保存・再送信・クラウド連携により信頼性の高いデータ収集とトレーサビリティを実現します。

主な特長

• 業務用インターフェース群：GPIO、AI（アナログ入力）、RS232/RS485、SDI‑12
• 気象・水文・農業などの環境計測器向け SDI‑12 サポート
• 内蔵アンテナ／外部アンテナ選択可（LoRaWAN® 版は外部アンテナオプションあり）
• IP68 ケースと M12 コネクタにより防水・耐腐食・耐振動性能を確保
• 充電式／交換式バッテリー、ソーラー、DC 入力など柔軟な電源対応
• 閾値・変化検知レポート、アラート、累積報告による省電力（セルラー版）
• NFC（ToolBox モバイルアプリ）および USB Type‑C コンソールで簡単に設定可能
• データの再送信とローカル保存により信頼性とトレーサビリティを担保

インターフェース & I/O

• GPIO：2 × GPIO、ソフトウェアでデジタル入力/出力またはパルスカウンタに設定（推奨入力周波数 ≤ 4000 Hz）
• アナログ入力：2 × 12bit、4–20 mA または 0–10 V を選択可能；物理量への変換機能内蔵
• シリアル：1 × RS232 または RS485（ソフト切替）、ボーレート 1200–115200、透過モードおよび Modbus RTU（RS485）対応
• SDI‑12：1 × SDI‑12（v1.4）、環境センサー向け透過モード対応
• 電源出力：2 × 3.3 V、2 × 切替式 5/9/12 V（通電時間設定可能）

無線・ネットワーク

• LoRaWAN® 版：CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923 等の地域バンドに対応、OTAA/ABP 対応（UC501：Class A/C、UC502：Class A）
• セルラー（NB‑IoT / Cat M）版：マルチバンド対応、TCP/UDP/MQTT サポート、累積報告で省電力化

堅牢性と設置

• 保護等級：IP68（1 m 水深で 7 日間の試験例）
• コネクタ：フィールド配線用 M12 A‑coded オス
• 取付：壁面またはポール取付；内蔵／外部アンテナ（EA 版は SMA メス）

電源とストレージ

• UC501 例：2 × 2550 mAh ICR18650 充電式バッテリ；オプションで内蔵ソーラー（6 V, 1.7 W）；DC 5–24 V を M12 経由で入力
• UC502 例：3 × 9000 mAh 交換式 ER26500；DC 5–24 V via M12
• データ保存：LoRaWAN® 約 600 レコード；LTE/セルラー版 最大約 10,000 レコード；機器上の記録はトレーサビリティ確保のため削除不可

信頼性とクラウド

• 再送信と累積報告をサポートし、通信の信頼性向上と通信コスト削減を実現
• 可視化、アラーム、定期レポート、モバイル管理のためのクラウドプラットフォームと統合可能

設定と運用

• 設定方法：NFC（ToolBox アプリ）、USB Type‑C コンソール、LoRaWAN® ダウンリンク
• NFC 設定例：ToolBox をインストール → NFC を有効化しスマートフォンを端末にかざす → 認証確認 → 設定を適用

典型的な用途

• メーター読取（ガス/水/電気のパルス計測） via GPIO
• SDI‑12 やアナログ入力による環境監視・データ収集
• シリアル機器の Modbus → LoRaWAN® 変換によるフィールドデバイス統合
• 水位・距離監視、気象観測、農業センサー、HVAC/エネルギー管理などの産業 IoT 展開

技術仕様

• モデル／シリーズ：UC50x（UC501、UC502 バリエーション）
• 無線（LoRaWAN®）：対応バンド CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923；例 Tx 16 dBm @868 MHz；感度 ≈ −137 dBm @300 bps；OTAA/ABP 対応
• セルラー：Cat M1 / NB2 マルチバンド；プロトコル TCP/UDP/MQTT/AWS；累積報告対応
• インターフェース：2 × M12 A‑coded；2 × GPIO；1 × RS232/RS485；2 × AI（12bit）；1 × SDI‑12（v1.4）
• センサー電源出力：2 × 3.3 V；2 × 5/9/12 V 切替式
• 電源例：UC501 — 2 × 2550 mAh ICR18650 + オプションソーラー；UC502 — 3 × 9000 mAh ER26500；DC 5–24 V
• 保存容量：LoRaWAN® 約 600 レコード；セルラー 約 600–10,000 レコード
• 再送信：対応
• 動作温度：UC501 −20 °C～60 °C；UC502 −30 °C～70 °C
• 湿度：0–95% 非結露
• 保護等級：IP68
• 寸法：116 × 116 × 45.5 mm（コネクタ除く）
• 取付：壁面またはポール；内部 USB Type‑C コンソール；ステータス LED と内部ボタン
• 高度な機能：閾値／変化アラーム、マルチキャスト（UC501 のみ）、累積報告、NFC 設定
• 認証：CE、FCC、ISED（例）；環境：RoHS
