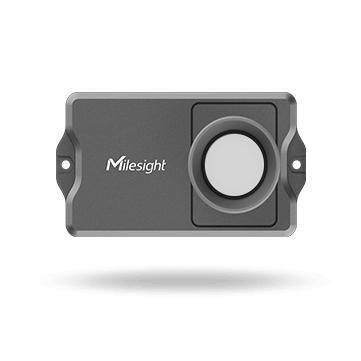

超音波式距離センサ EM400-UDL

NB-IoTLoRaWANワイヤレス

概要

EM400-UDLはプロ向けの超音波距離／液位センサー（EM400シリーズ）です。非接触でミリメートル解像度の測定を行い、LoRaWAN®およびNB‑IoT/Cat Mのセルラー版があり、Standard／Proのファミリと複数のプローブで用途に応じたレンジと精度を選択できます。

主な特長

• LoRaWAN®、NB‑IoT、Cat Mの各バージョンを提供し多様な展開に対応
• StandardおよびProのバリエーションと複数プローブでレンジと精度を選択可能
• 非接触の超音波測定により液体／液位／距離を汚染なく計測
• 内蔵温度センサー（NTC）と3軸加速度計による傾斜／設置状態の監視
• IP67筐体とPCBAのコンフォーマルコーティングにより過酷環境に対応
• 交換可能なバッテリで長寿命運用が可能

無線バージョン／接続性

• LoRaWAN®版：マルチリージョン対応（CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923等）。OTAA／ABP Class A運用、低消費電力で長距離通信。
• NB‑IoT／Cat M版：Cat M1およびCat NB2に対応。アプリケーションモード：TCP / UDP / MQTT / AWS。セルラー版にはGNSS搭載が可能で位置情報（経度/緯度）を報告。

非接触距離測定

EM400-UDLは超音波プローブを使用した非接触測定により、プローブが測定媒体に影響されたり汚染されたりすることを防ぎます。Standard／Proともにミリメートル解像度で、選択したプローブに応じた精度を提供します。

複数のバージョンとプローブ

StandardおよびProのバリエーションで、プローブ例（C050 / C100：Standard、W050 / W100：Pro）を用意し、短距離から長距離まで用途に合わせて選択できます。

温度・傾斜の付加監視

• 傾斜監視：内蔵の3軸加速度計が機器の姿勢を報告し、設置角の変化でアラートを生成可能。
• 温度監視：内部NTCで周囲／機器温度を測定し、急激な変化でアラートを出すことが可能。

耐久性・環境保護

IP67相当の筐体（ABS＋PC UL94 V0）とPCBAのコンフォーマルコーティングにより、防塵・防水性と湿気や汚染物質への耐性を確保し、屋外や過酷環境での設置を可能にします。

用途

• タンク／タンク満水監視
• ボイラー膨張監視や産業用距離測定
• 洪水／河川水位監視
• 産業・自治体向けの遠隔液体監視

装置管理・設定

• NFC設定とモバイルToolBoxアプリによる開封不要の導入・パラメータ設定。
• Milesight IoT Cloud等クラウドと連携し可視化、トリガー、スケジュール、アラート管理が可能。

電源・保守

• 電源：ユーザー交換可能なER26500 Li‑SOCL2バッテリ 2本（2 × 9000 mAh）。
• 現場での長寿命運用を想定：LoRaWAN®版は試験条件下で > 10 年；NB‑IoT/Cat M：TCP/UDPで約10年、MQTT/AWSで約5年（報告パターンの例）。

技術仕様

• ブランド：Milesight
• 型番：EM400-UDL（Standard / Pro；プローブ例：C050、C100、W050、W100）
• 測定方式：超音波、非接触
• レンジ（例）：C050 25–500 cm；C100 25–1000 cm；W050 30–500 cm；W100 50–1000 cm
• 精度：Standard例 ±(1 + 0.3% * S) cm（S＝距離）−15 °C〜60 °C；Pro例 ±1% FS −30 °C〜65 °C
• 分解能：1 mm
• 温度センサー：−40 °C〜125 °C；分解能 0.1 °C（NTC）
• 姿勢（傾斜）検出：3軸加速度計（Normal / Tilt レポート）
• GNSS：経度／緯度（NB‑IoT / Cat M版のみ）
• LED：1（内部）；ボタン：1（内部 電源/リセット）
• 電源：2 × 9000 mAh ER26500
• バッテリ寿命（参考）：LoRaWAN® > 10 年（10分間隔、25 °C）；NB‑IoT/Cat M：TCP/UDP 約10年、MQTT/AWS 約5年（例）
• 動作温度：−30 °C〜70 °C
• 相対湿度：≤ 95%（結露なきこと）
• 防護等級：IP67
• 寸法：118 × 65 × 80 mm
• 筐体：ABS + PC（UL94 V0）
• 色：Standard — 黒灰（C050/C100）；Pro — 灰（W050/W100）
• 重量：C050 & C100：252.7 g（バッテリ含む）；W050 & W100：246.6 g（バッテリ含む）
• 取付：平らな面へのネジ固定
• 認証：CE、FCC；環境：RoHS
• ソフトウェア／機能：NFC設定、累積レポート（NB）、校正、閾値アラーム、傾斜＆距離スイッチ機能
