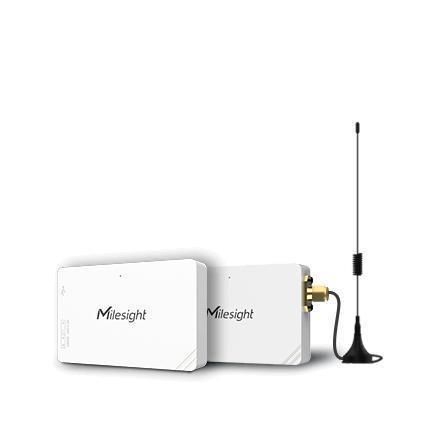

通信ゲートウェイ UC100

遠隔測定IoTRS-485

概要
Milesight UC100 は、Modbus RTU デバイスを読み取り、LoRaWAN® 経由でサイトデータを送信するコンパクトな Modbus RS485→LoRaWAN® コンバータです。USB Type‑C によるローカル設定、LoRa ダウンリンクによるリモート設定、ネットワーク非接続時の IF‑THEN ルールの自律実行、デバイス間通信のための Milesight D2D（Controller／Agent）機能、FUOTA による遠隔ファームウェア更新をサポートします。

主な機能

• Modbus RTU（RS485）デバイスを LoRaWAN® に変換
• データ収集：最大64レジスタの読み取りに対応
• ローカル＆リモート設定：USB Type‑C（ローカル）、LoRa ダウンリンク（リモート）
• 自律動作：ネットワーク断時でもローカルで IF‑THEN コマンドを実行
• インテリジェントトリガー：最大16コマンド、カスタム条件とアクションを設定可能
• Milesight D2D 対応：Controller / Agent として直接デバイス通信が可能
• FUOTA 対応：LoRa® ネットワーク経由での OTA ファームウェア更新
• データ保全：オンボード保存、データ取得・再送によりデータ欠損を防止

インターフェース & ハードウェア

• 1 × RS485 ポート（3.5 mm ターミナルブロック）、Modbus RTU とパススルー対応
• コネクタ：RS485 用 2 ピン 3.5 mm ターミナルブロック
• 終端抵抗：1 × 120 Ω 抵抗スイッチ
• USB：電源／ローカル設定／コンソール用 1 × USB Type‑C
• アンテナ：内蔵アンテナまたは外部アンテナ（オプション、50 Ω SMA）
• LED：システムインジケータ
• リセット：内部リセットボタン
• 電源コネクタ：サージ保護および逆接続保護付き 1 × 3.5 mm 2 ピン ターミナル

動作機能

• LoRaWAN® OTAA/ABP Class C 動作
• 対応周波数：CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4（地域に依存）
• 送信パワー例：16 dBm（868 MHz）、22 dBm（915 MHz）、19 dBm（470 MHz）
• 感度：−137 dBm @300bps
• ボーレート：1200–115200 bps
• 高度機能：閾値アラーム、変化アラーム、データ保存（最大800件）、データ取得・再送、IF‑THEN 自動化

設置 & 形状

• コンパクト形状：デスク設置または壁面ネジ取付に対応
• 筐体：PC+ABS、白
• 重量：約32 g
• 寸法：70 × 45 × 13 mm（コネクタ除く）

信頼性 & 環境

• 動作温度：−20 °C ～ 60 °C
• 相対湿度：0%–95%（結露なきこと）
• 保護等級：IP30（屋内）

管理 & 統合

• Milesight Development Platform によるプラグアンドプレイ構成およびリモート管理（テンプレートプロビジョニング、リモート管理、API/webhook）
• FUOTA：LoRa® ネットワーク経由のリモートファームウェア更新

技術仕様

• 無線：LoRaWAN®, Milesight D2D；アンテナ：内蔵または外付け（SMA 50 Ω）
• 周波数：CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4；モード：OTAA/ABP Class C；感度：−137 dBm @300bps；送信出力：最大22 dBm（地域に依存）
• データインターフェース：1 × RS485（3.5 mm ターミナル）；ボーレート：1200–115200 bps；プロトコル：Modbus RTU、Passthrough；終端抵抗：120 Ω 切替式
• その他：USB Type‑C（電源/設定/コンソール）；リセットボタン；システム LED；電源：サージ＆逆接続保護付き 3.5 mm 2 ピン端子
• ソフトウェア：USB または LoRa ダウンリンクによる設定；機能：閾値/変化アラーム、データ保存（最大800件）、取得＆再送、IF‑THEN コマンド、Milesight D2D Controller & Agent、FUOTA
• 電源：DC 5–24 V（電源端子）または DC 5 V / 1 A（Type‑C）；消費電力：<0.5 W；材質：PC+ABS、白；重量：32 g；保護等級：IP30；動作温度：−20 °C~60 °C；湿度：0%~95%（結露なきこと）；寸法：70 × 45 × 13 mm；設置：デスクまたは壁
