変圧器電流トランスデューサー CT10 series

クランプACスプリットコア

Overview

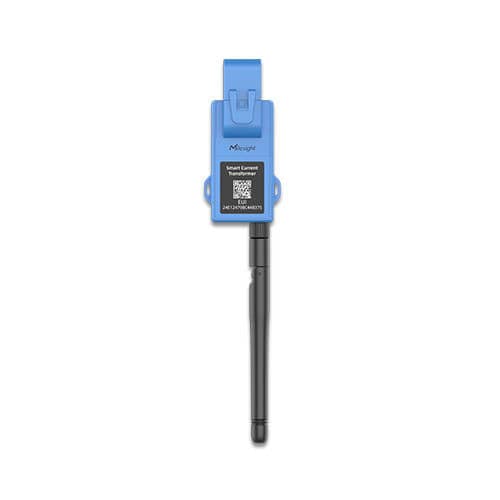

CT10xは、分割コアのクランプ式携帯型電流トランスで、単一導体の非侵襲モニタリング向けです。回路の停止を伴わずに取り付け可能で、誘導電流による自己給電を基本とし、USB Type-Cを電源／設定のフォールバックとして使用できます。エネルギー・電流データはLoRaWAN®で送信します。100 A / 250 A / 500 Aのモデル展開で、照明、空調、モーター、大容量フィーダに対応し、既設盤のレトロフィット、分散設備、仮設測定に適しています。

Key features

• 分割コアのクランプオン設計により狭小な盤内設置が可能で、無線トランシーバを金属筐体外に配置してRFカバレッジを改善できます。
• 携帯・再利用可能：配線変更やサービス停止なしで回路間の再配置が可能です。
• 計測対象導体からの自己給電を基本とし、USB Type-Cは5 Vのバックアップ電源および設定／コンソール用途に使用します。
• 低始動／低報告電流に対応し、低負荷回路をサポート（例：CT101 約1.4–1.5 A、報告間隔依存）。
• 高サンプリング（3.3 kHz）で突入電流や動的負荷を捕捉します。
• 機器内での累積Ah報告、定格電圧と力率を設定するとkWh報告も可能です。
• アラート：電流閾値、過電流、温度閾値、低電圧による異常早期検知。
• LoRaWAN®無線送信（OTAA/ABP Class A）、SMAアンテナコネクタ、マルチリージョン周波数対応。
• 短期エネルギー貯蔵を内蔵し、一時的な回路停電時でも約12時間の動作継続が可能です。

Models / Options (summary)

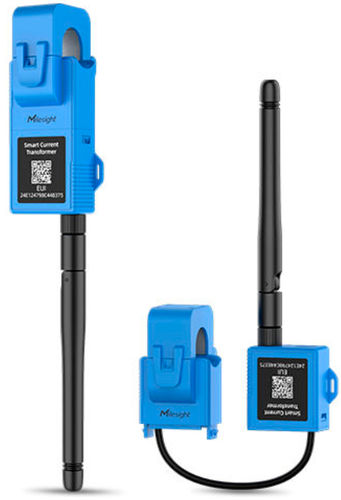

CT101 — 定格電流: 100 A；導体孔: Φ16 mm；典型用途: 照明、オフィス機器、小型空調機、低〜中電流の単一導体回路。
CT103 — 定格電流: 250 A；導体孔: Φ16 mm；典型用途: 商業用空調、コンプレッサ、混載負荷の配電盤。
CT105 — 定格電流: 500 A；導体孔: Φ36.5 mm；典型用途: 大型モーター、産業用フィーダ、チラー、高電流単一導体負荷。

Operational & integration highlights

• 非侵襲設置：回路を停止せずにクランプで計測、レトロフィット展開でのダウンタイムを排除します。
• 自己給電＋USB Type-Cフォールバック：主電源は導体から、USBは設定やコンソールアクセスに使用します。
• 無線接続：LoRaWAN®プロトコルとSMAアンテナ；地域バンドとゲートウェイ環境に対応し、クラウド、MQTT、BMS/SCADAへの連携が可能です。
• ローカル計算：定格電圧と力率を設定するとデバイス上でkWh算出が可能になり、プラットフォーム側の変換負荷を低減します。
• フリート保守：FUOTAや一括デバイス管理に対応し、現地作業を最小化します。

Applications & deployment examples

• ホール・公共施設 — 運用中断なしで回路レベルのエネルギー可視化を実現し、エネルギー監査やサステナビリティ報告を支援します。
• 鉄道・交通インフラ — 基礎的なエネルギー監視とLoRaWANゲートウェイ経由でのデジタルツイン／BMS統合。
• 産業施設 — 機械単位の電流監視により効率ベンチマークや異常の早期検知を実現；生産停止不要で設置可能。
• 教育キャンパス — 分散した盤での非侵襲サブメータリングによりキャンパス全体のエネルギー最適化を支援します。

Technical specifications

• 検出パラメータ: RMS電流
• サンプリング周波数: 3.3 kHz
• 動作周波数: 50–60 Hz
• 定格一次電流（モデル）: CT101 100 A；CT103 250 A；CT105 500 A
• 定格二次電流: CT101 100 mA；CT103 125 mA；CT105 150 mA
• 最小報告電流（導体給電時）: CT101 約1.4–1.5 A；CT103 約2.8–3.0 A；CT105 約4.7–5.0 A（間隔依存）
• 精度: ±1% (> 5 A)、±3% (≤ 5 A)
• 分解能: 1 mA
• 温度センサ: NTC、測定範囲 -20 °C〜100 °C；精度 ±1%
• 無線プロトコル: LoRaWAN® (OTAA/ABP Class A)
• アンテナ: 1 × 50 Ω SMAコネクタ（中央ピン: SMAメス）
• 対応地域: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• 送信出力: 最大 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
• 受信感度: 約 -137 dBmまで
• インターフェース: USB Type-C（電源/設定/コンソール）、1 × 再起動ボタン、1 × ステータス/アラームLED
• 高度な機能: 閾値アラーム、過レンジアラーム、FUOTA
• 電源: 導体からの誘導電流またはUSB Type-C経由の5 V
• 絶縁電圧: 2.5 kVac (r.m.s.)
• 材質/色: ブルー、PBT+PC (UL94 V0)
• 延長ケーブル長: 1 m（標準）
• 動作温度: -20 °C〜70 °C；保管 -25 °C〜80 °C；相対湿度 ≤ 95%（結露なきこと）
• 防護等級: IP30（屋内盤用；トランシーバは筐体外に配置可能）
• CT101トランシーバ例寸法: 86.5 × 31 × 37.4 mm；導体孔 Φ16 mm；質量 約85.65 g
• 認証: CE, FCC, UL508
