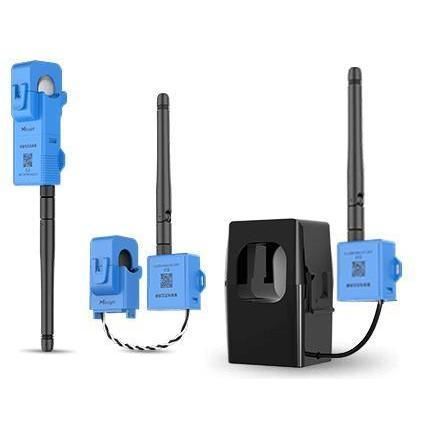

変圧器電流トランスデューサー CT3 series

クランプ三相AC

概要
CT3xxシリーズは、非侵襲での電流測定とエネルギー監視向けのLoRaWAN®対応スマート開口式クランプ型電流変成器です。300 A、500 A、1000 Aのバリエーション（CT303 / CT305 / CT310）を用意し、スマートビル、産業施設、商業用途でのエネルギー傾向監視、相レベルのサブメータリング、機器状態検知を目的としています。被測定導体からのエネルギーハーベスティングによる自己給電、または低電流時の補助電源として5 V USB Type-C外部電源に対応します。

主な特徴

• 回路を切断せずに迅速にレトロフィット可能な非侵襲の開口式クランプ設計
• 導体からの自己給電（ハーベスティング）およびUSB Type-C 5 V外部給電オプション
• 最大3.3 kHzの高サンプリング周波数による高精度RMS電流測定
• 高精度：±1%（分解能 1 mA）
• one-to-three測定対応（最大3回路/対象の測定）
• LoRaWAN®無線伝送（OTAA/ABP、Class A）、50 Ω SMAアンテナコネクタ
• 外部給電時の低起動電流および低報告電流しきい値により低電流監視が可能
• 過電流、電流しきい値（最小/最大）、温度しきい値、低電圧アラームの設定およびFUOTA対応

モデルと典型的用途

• CT303 — 300 A、ケーブル穴 Ø24 mm：機器レベルまたは分岐回路の監視（ポンプ、ファン、AHU、小型盤、屋上HVAC、コンプレッサ、エレベータ）
• CT305 — 500 A、ケーブル穴 Ø36.6 mm：エリアレベルまたは中〜大型機器群の監視（階層盤、チラー、冷却塔、生産ライン、UPS回路）
• CT310 — 1000 A、ケーブル穴 Ø51 mm：主幹回路および大規模電力システム（建物幹線、変圧器低圧側、大型チラー、EV充電、データセンター回路）

無線・統合・通信

• プロトコル：LoRaWAN®（OTAA / ABP、Class A）
• 対応周波数：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4（地域依存）
• 送信出力：16 dBm（868 MHz）/ 20 dBm（915 MHz）/ 19 dBm（470 MHz）
• 受信感度：-137 dBm
• アンテナ：50 Ω SMAコネクタ（中央ピン：SMAメス）。高利得、ショート、マグネット式などオプションあり
• 標準的なLoRaWANゲートウェイや主流LNSプラットフォームと統合可能。ゲートウェイ側でプロトコル変換してModbus、BACnet、HTTP(S)、MQTT(S)でBMS/EMSへ転送可能

アラーム & 監視

• 電流の閾値アラーム（最小/最大）を設定可能、トリガー時に即時通知
• 過電流アラームは視覚的なLED表示（点滅）で現地確認が容易
• 導体外部温度センサ（NTC）をオプションで接続可能、温度閾値アラーム対応
• 低電圧検出により電源断／接触不良／機器取り外しを識別

設置・機械的特徴

• 開口式クランプを導体に掛ける方式；トランシーバーモジュールはケーブルタイで取付可能
• クランプオンによる非侵襲設置 — 回路切断や設備停止は不要
• ケーブル長（CTクランプ〜トランシーバー）：1 m（標準）

代表的な利用ケース

• 工場、商業ビル、キャンパス、高消費施設の三相監視
• HVAC、ポンプ、コンプレッサ、エレベータ、生産ライン等の機器レベルおよび分岐回路監視
• エネルギー傾向追跡、Ah積算、相間不平衡検出および予防保全

ドキュメント & ツール
技術詳細はデータシートおよびユーザーガイドを提供；プラットフォーム統合のためのペイロードデコーダや統合ガイドを用意しています。

技術仕様

• 検出パラメータ：RMS電流
• サンプリング周波数：3.3 kHz
• 動作周波数：50–60 Hz
• 精度：±1%
• 分解能：1 mA
• 温度センサ：1 × NTC；測定範囲 -20 °C ~ 100 °C；精度 ±1%
• LoRaWAN®プロトコル：OTAA / ABP（Class A）
• アンテナコネクタ：1 × 50 Ω SMA（中央ピン：SMAメス）
• 地域周波数：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• 送信出力：16 dBm（868 MHz）/ 20 dBm（915 MHz）/ 19 dBm（470 MHz）
• 感度：-137 dBm
• LED：1 × ステータス/アラーム表示；ボタン：1 × 再起動
• ポート：1 × USB Type-C（電源、設定、コンソール、外部温度センサ）
• 電源：誘導電流給電（自己給電）またはUSB Type-Cによる5 V給電
• 絶縁電圧：3 kVac (r.m.s)（1 mA / 1 min）
• 材質・色：PBT+PC、青（UL94 V0）
• 動作温度：トランシーバー -20 °C ~ 70 °C；CTクランプ -40 °C ~ 55 °C
• 保管温度：トランシーバー -25 °C ~ 80 °C；CTクランプ -40 °C ~ 55 °C
• 相対湿度：≤ 95%（結露なきこと）
• 保護等級：IP30
• トランシーバー寸法：38 × 34.5 × 16 mm
• モデル / クランプ詳細および最小報告電流：CT303 — 300 Arms；穴径 Ø24.2 mm；二次 150 mArms；クランプ重量 約250 g；最小報告電流：3 A（1分）/ 2.5 A（10分）；CT305 — 500 Arms；穴径 Ø36.5 mm；クランプ重量 約276.75 g；最小：5 A（1分）/ 4.5 A（10分）；CT310 — 1000 Arms；穴径 Ø51 mm；クランプ重量 約855.55 g；最小：10 A（1分）/ 8.5 A（10分）
• トランシーバー重量：約13.05 g
• 設置：CTクランプを導体に掛け、トランシーバーをケーブルタイで固定
• 認証：CE、FCC、UL508（記載に基づく）
