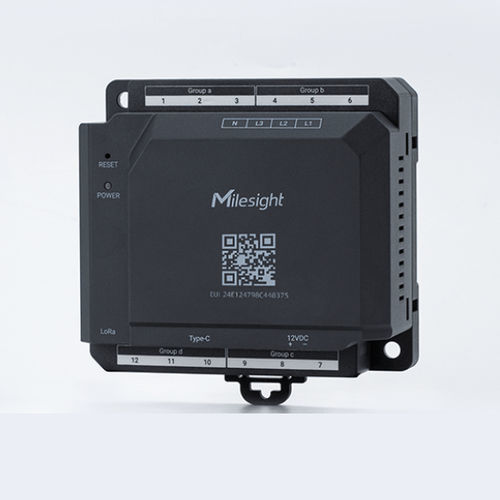

エネルギー計電力計 CTH01

電力品質・高調波分析器付き皮相電力有効電力

概要
CTH01は12チャンネルのLoRaWAN®電力監視ハブで、複数回路の電流監視向けに設計されています。非侵襲の電圧測定と産業グレードの解析機能を備え、商業施設や産業施設のコスト削減と効率最適化を支援します。

主な機能

• 12チャンネルハブ：最大で4つの三相回路または12の単相回路を1台で監視可能。
• 非侵襲電圧検出：磁気スナップオンプローブによる電圧測定（端子配線や被覆剥ぎ不要）。
• 柔軟な電流入力：スプリットコアCTおよびローゴスキーコイルをサポート。CTとローゴスキーのハイブリッド対応。
• 高速サンプリングと高度な解析：高調波、電圧不平衡、力率異常を捉える6–8 kHzのサンプリング周波数で専門的な診断が可能。
• CT用の着脱式RJ11ポートで迅速なプラグアンドプレイ設置。
• ToolboxアプリによるBluetooth無線設定で、盤内に入らず安全距離での設定・立ち上げが可能。
• リモート方向キャリブレーションによりCTの極性誤差をソフトウェアで修正し、現地再訪を回避。
• LED状態/アラーム表示で即時の視覚フィードバック。
• コンパクト設計と複数の取り付けオプション：DIN-35レールおよびスペース制約のある配電盤向けのオプション磁気マウント。

展開と互換性

• 無停止・非侵襲の設置：電圧プローブをブレーカねじにスナップオンし、スプリットコアCTを導体にクランプしてケーブルを切断せず、電源を中断せずに設置可能。
• 混在した回路構成に対応：三相（L1–L3、ニュートラル有無）、単相（Lとニュートラル）、または同一ハブ内での混在構成。
• 電流レンジ：標準でチャンネルあたり最大1000 A、カスタムで最大4000 Aまで対応（RJ11ベースのCT/ローゴスキー接続対応）。
• RJ11プラグアンドプレイポートおよびケーブル温度センサ接続用USB Type-Cポートを搭載。

接続性と管理

• LoRaWAN®無線伝送：複数の地域バンドに対応（CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4）。
• アンテナ：1 × SMB（メス）外部コネクタ。
• RF性能：Tx出力最大16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)；感度は最大-137 dBm；OTAAおよびABPサポート、Class C動作。
• Milesight IoTプラットフォームおよびBluetooth Toolboxアプリによるデバイスオンボーディングとリモート管理をサポート；オンボードでのデータ保存とアラーム機能を備える。

産業用解析とストレージ

• 計測項目：RMS電圧・電流、力率、有効/無効/皮相電力、輸入/輸出の有効/無効/皮相エネルギー、三相電圧不平衡、THDvおよびTHDi。
• 高速診断：高調波検出、電圧不平衡検出、力率異常検出による予知保全。
• デバイス内ストレージとアラーム：ローカルデータ保存（例：数千のエントリや数百〜数千のアラーム）、しきい値/範囲外/停電アラーム、およびプラットフォーム依存で最大12か月の集計エネルギー統計。

ユースケース

• 大型商業施設のエネルギー監視と省エネ（アイドル負荷や"ダーク"エネルギーの無駄を特定）。
• オフィス、販売店、コワーキングスペース向けの商業コスト配分およびテナント/エリア別のサブメータリング。
• 高調波や不平衡など機器の早期ストレス兆候を捉えることで産業用予知保全を実現。
• 太陽光発電およびマイクログリッド監視：輸入エネルギーと輸出エネルギーを追跡して自家消費を最適化。

仕様

• 型番：CTH01
• チャンネル：12電流チャンネル（4つの三相回路または12の単相回路をサポート）
• 検出パラメータ：RMS電圧・電流、力率、有効/無効/皮相電力、有効/無効/皮相エネルギー（輸入/輸出）、三相電圧不平衡、THDvおよびTHDi
• サンプリング周波数：6–8 kHz
• 動作周波数：50–60 Hz
• 精度：有効エネルギー ±1% (IEC 62053-21)；無効エネルギー ±2% (IEC 62053-23)
• 電圧測定範囲：100–500 V AC；測定精度 ±1%
• 最大電圧：N–L 290 Vrms；L–L 500 Vrms
• 電圧回路構成：三相（L1–L3、ニュートラル有無）、単相（Lとニュートラル）、混在可
• 電流範囲：最大1000 A（カスタムで最大4000 A）
• 電流インターフェース：RJ11（プラグアンドプレイ）
• ポート数：12 × 電流チャンネル
• USB：1 × USB Type‑C（ケーブル温度センサ接続用）
• LED表示：1 × 状態/アラーム表示
• ボタン：1 × リセットボタン
• 電源：12 V DC (±10%)
• 消費電力（最大）：5.8 W
• 絶縁耐圧：4 kV AC (r.m.s) (1 mA / 1 min)
• 汚染度：2；過電圧カテゴリ：II
• 最大使用高度：2000 m
• 動作温度：-20 °C〜70 °C (-4 °F〜158 °F)
• 相対湿度：≤95%（結露なし）
• 侵入保護：IP30
• 筐体：ABS+PC (UL94 V0)、Starlight Grey
• 寸法：49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• 重量：163 g
• 設置：DIN-35レール取り付け、磁気取り付け（オプション）
• ワイヤレスプロトコル：LoRaWAN®
• アンテナコネクタ：1 × 50 Ω SMB（female）外部コネクタ
• 対応RFバンド：CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Tx出力（典型）：16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• 感度：-137 dBm
• モード：OTAA / ABP (Class C)
• デバイス内データ & 機能：ローカルデータ保存（数万エントリ）、アラームログ（数千）、12か月のエネルギー統計（プラットフォーム依存）、しきい値/範囲外/停電アラーム
• 規格 & 承認：ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC；環境：RoHS
