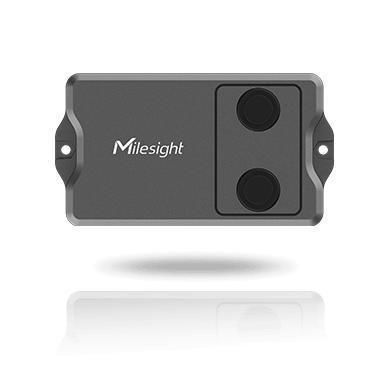

超音波式距離センサ EM400-MUD

NB-IoTLoRaWAN4G

概要
EM400‑MUDはEM400シリーズの多機能距離・レベル測定センサーで、スマートパーキング、スマート廃棄物管理、一般的な距離／レベル監視などに適しています。3つのプリセット動作モード、交換可能な長寿命バッテリー、堅牢な環境保護、およびLoRaWAN®、NB‑IoT、Cat M1の接続オプション（NB‑IoT/Cat M版はGNSS対応）を備えています。

主な特長

• 迅速な導入を可能にする3つのプリセットモード：標準モード、駐車場モード（LoRaWAN®版のみ）、およびゴミ箱モード。
• 死角の小さい超音波距離検出と60°のビーム角により、精度の高い距離／レベル測定が可能。
• 3in1センシング：超音波距離センサー、内蔵3軸加速度計、内蔵NTCサーミスタ（蓋の状態検知や発火検知用）。
• 交換可能なバッテリーにより数年単位の稼働が可能（典型的な報告モードで最大10年）。
• 屋外・過酷環境向けにIP67筐体とPCBAのコンフォーマルコーティングを採用。
• NFCによる現地設定およびモバイルアプリでの電源ON/OFFにより迅速な導入が可能。
• 接続方式は複数：LoRaWAN®、NB‑IoT、Cat M1（NB‑IoT/Cat M版はGNSS位置測位対応）。

適用分野

• スマートパーキング：車両検知および駐車スペース占有状況の報告（LoRaWAN®版の駐車場モード）。
• スマート廃棄物／ゴミ箱監視：充填レベル、蓋の状態、燃焼検知（自治体／商用コンテナ）。
• 一般的な距離／レベル測定：液位、タンク監視、その他距離監視シナリオ。

運用・管理機能

• 用途に応じた消費電力最適化のため、データ収集・報告間隔が異なるプリセットモードを提供。
• 累積レポート（NB／セルラー版）により複数データパケットを単一報告に集約し、送信コストとバッテリ消費を削減。
• クラウド対応で可視化、自動トリガ、定期レポート、リアルタイムアラートに対応（Milesight IoT Cloudと連携可能）。
• 現地NFC設定はToolBoxモバイルアプリで実行：有効/無効、校正、しきい値設定、傾斜・距離スイッチ設定。

仕様（表）
ワイヤレス伝送
LoRaWAN®版
周波数: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
送信出力: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
感度: -137 dBm @ 300 bps
モード: OTAA / ABP Class A

NB‑IoT / Cat M版
セルラーバンド: Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85; Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
SIMスロット: 1 × Micro SIM (3FF), 1.8V
アプリケーションモード: TCP / UDP / MQTT / AWS

測定
検出距離: 3 ~ 450 cm
検出精度: ±(1 + 0.3% * S) cm (S = 距離) 温度範囲 -15°C ~ 60°C
分解能: 1 mm
ビーム角: 60°
デバイス姿勢: 通常 / 傾斜

温度
範囲: -40 ~ 125°C
分解能: 0.1°C

GNSS位置測位（NB‑IoT / Cat M版のみ）
パラメータ: 経度 / 緯度
分解能: 0.000001

その他
LED: 1 × 内部LEDインジケータ
ボタン: 1 × 内部電源/リセットボタン
ソフトウェア / 設定: NFCまたは内部ボタンで電源ON/OFF；モバイルアプリ(NFC)およびダウンリンクで設定；累積レポート（NB）、キャリブレーション、しきい値アラーム、傾斜・距離スイッチ等の機能をサポート

物理特性
電源: 2 × 9000 mAh ER26500 Li‑SOCl2 バッテリー
バッテリー寿命（典型条件）: LoRaWAN®版 — 標準モード: >10年 (10分間隔, 25°C)；ゴミ箱モード: >10年 (20分間隔, 25°C)；駐車場モード: 約5年 (1日12トリガー, 25°C)。NB/Cat M版 — TCP/UDP 約10年；MQTT/AWS 約5年 (1日4レポート、各レポートは30分収集で最大12パケットを含む場合あり, 25°C)。
動作温度: -30°C ~ 70°C
相対湿度: ≤95%（結露しないこと）
防水防塵性能: IP67
寸法: 118 × 65 × 32.5 mm
筐体・色: ABS + PC (UL94 V0), ブラックグレー
重量: 181.4 g（バッテリー含む）
取付: 平坦面へのネジ固定

特長 / 技術仕様

• モデル: EM400‑MUD
• 接続性: LoRaWAN®, NB‑IoT, Cat M1 (NB/Cat MはGNSS対応)
• 距離範囲: 3–450 cm；精度 ±(1 + 0.3% * S) cm；分解能 1 mm；ビーム角 60°
• 搭載センサー: 超音波センサー、3軸加速度計、NTCサーミスタ
• 電源: 2 × ER26500 (9000 mAh) 交換可能バッテリー；モードにより数年のバッテリー寿命
• 筐体: IP67、過酷環境向けにPCBAにコンフォーマルコーティング
• 設定: NFCモバイルアプリ + ダウンリンク；較正、閾値、傾斜/距離アラームをサポート
• 代表的な用途: スマートパーキング、スマート廃棄物管理、距離/レベル測定、タンク監視
