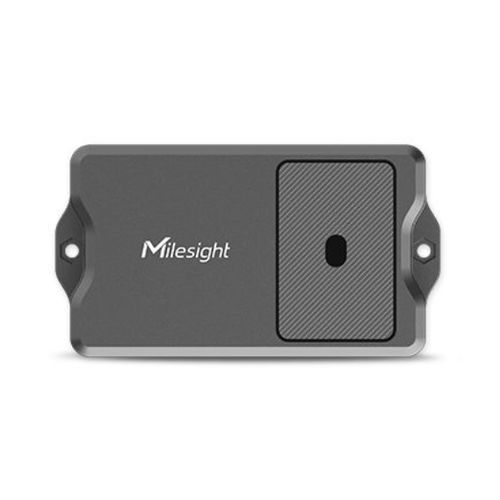

飛行時間レーザー距離センサ EM400-TLD

NB-IoTLoRaWAN4G

概要
EM400-TLD は Time-of-Flight（ToF）方式のレーザー距離センサで、小型ゴミ箱の監視や固体物の短距離測定に適しています。満杯検知、蓋の開閉（位置／傾斜）および異常高温・燃焼の検知が可能です。LoRaWAN®、NB‑IoT、Cat M の各バージョンを用意し、長寿命バッテリ、IP67 防護、NFC による現地設定を特徴とします。

主な特徴

• 27° の視野を持つ ToF 測距で短距離の高精度検知
• 検出レンジ 2–350 cm、精度 ±2 cm、分解能 1 mm
• 小型ゴミ箱向けに最適化：満杯、蓋状態、燃焼警報
• 標準（Standard）／ゴミ箱（Bin）の2つのプリセットモードで設定と報告を簡素化
• 無線方式：LoRaWAN®、NB‑IoT、Cat M
• 3軸加速度計内蔵で傾斜／位置検知、NTC による温度／燃焼監視
• 交換可能な 2 × 9000 mAh ER26500 バッテリで超長寿命
• 屋外／過酷環境向けに IP67 ハウジングと基板のコンフォーマルコーティング
• ToolBox モバイルアプリを用いた NFC 現地設定およびダウンリンク設定対応
• NB/Cat M の累積報告に対応し送信コストと消費電力を低減

バージョン／展開

• LoRaWAN® 版 — プライベート／パブリック LoRaWAN ネットワーク向けの広域・低消費電力展開
• NB‑IoT／Cat M 版 — 既存のセルラーベース局を利用した安定伝送。NB/Cat M 版は GNSS 位置情報を提供可能

運用上の利点

• プリセットモードにより応答性とバッテリ寿命のバランスをとった報告間隔を最適化
• NFC と Milesight ToolBox による現地での迅速な導入（NFC は電源オン／オフやテンプレート設定に対応）
• コンフォーマルコーティングと IP67 ハウジングにより屋外での寿命を延長
• クラウド連携により可視化、自動トリガ、定期レポート、リアルタイムアラートが可能

技術仕様

• Brand: Milesight
• Model: EM400-TLD
• 測定方式: Time-of-Flight (ToF) レーザー
• 視野 (FoV): 27°
• 検出距離: 2 — 350 cm
• 検出精度: ±2 cm（−20°C〜70°C）
• 検出分解能: 1 mm
• デバイス姿勢: Normal / Tilt（3軸加速度計）
• 温度検出: −40 ~ 125°C；分解能 0.1°C（NTC サーミスタ）
• GNSS 位置情報: NB‑IoT / Cat M 版で対応（経度/緯度、分解能 0.000001）
• LED: 1 × 内蔵インジケータ
• ボタン: 1 × 内蔵 Power/Reset
• 電源: 2 × 9000 mAh ER26500 Li‑SOCl2（交換可能）
• バッテリ寿命（典型）: LoRaWAN ≈10年（例：Standard モード 10分間隔、25°C）；Bin モード ≈10年（20分間隔、25°C）。NB‑IoT/Cat M — TCP/UDP ≈10年；MQTT/AWS ≈5年（例：1日4回報告、最大12パケット/報告、収集間隔30分、25°C）
• 動作温度: −30°C ~ 70°C
• 相対湿度: ≤95%（結露なきこと）
• 防護等級: IP67
• 寸法: 118 × 65 × 30 mm
• 筐体・色: ABS + PC（UL94 V0）、ブラックグレー
• 重量: 208.3 g（バッテリ含む）
• 設置: 平面へのネジ固定（Bin モードでは蓋中央への設置を推奨）
• ソフトウェア・設定: NFC（ToolBox モバイルアプリ）、ダウンリンク設定；機能：累積報告（NB）、閾値アラーム、傾斜／距離スイッチ
• 認証: CE、FCC；環境: RoHS
