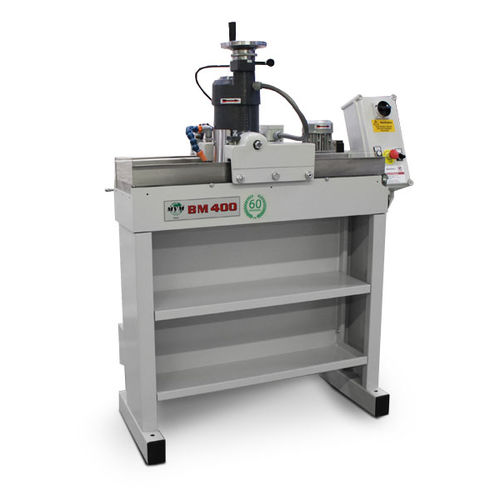

精密ラッピングマシン BM4 series

定置型硬質材料用

製品概要
BM400 / BM400-R は、プロファイル形状の超硬インサートの仕上げに適したプロ用ラッピング機です。固定式アルミ製機械テーブル（400×70 mm）による機械的な締め付けと、開放型の高出力マグネットチャックを組み合わせ、ラッピング中に強力な把握力を確保します。BM400-R は、往復ストローク短縮用スイッチとポンプ付き外部タンクを標準装備し、工程制御性を高めています。

主な技術的特徴

• 自動砥石下降装置（所定高さで自動停止）
• 中空／凹形状の研削に対応する傾斜ヘッド
• チェーンドライブ式のキャリッジによる堅牢な往復駆動
• 交換可能な硬化・研削鋼製カバーで保護されたガイド
• 固定式アルミ製機械テーブル（400×70 mm）による機械的固定および磁気プレート取付け
• BM400-R 特有：キャリッジ走行短縮用スイッチ、標準でポンプ付外部タンク
• 冷却装置を供給（BM400-R は外部タンク）

用途と利点
BM400 / BM400-R は、プロファイル形状の超硬インサートに対して再現性の高い精密な仕上げを必要とするメーカー向けです。機械テーブルと開放型マグネットチャックの組合せにより確実な把握と安定した加工が可能で、表面品質と寸法の再現性を確保します。BM400-R は短ストローク作業や外部冷却の管理において柔軟性を向上させます。

オプション・付属品

• ベース（台座）
• ダイヤモンド砥石（D46、D15）
• 超硬用磁気プレート（400×70×20 mm または 200×70×20 mm）
• ガイド用保護カバー（ブーツ）
• 機能拡張や工程制御向けの各種アクセサリー

技術仕様

• 型式：BM400 および BM400-R（短ストローク仕様）
• 機種：プロフェッショナルなラッピング／仕上げ機（プロファイル形状の超硬インサート用）
• チャック／テーブル：固定式アルミ製機械テーブル（400×70 mm）と開放型高出力マグネットチャックの組合せ
• 送り方式：自動砥石下降装置（所定高さで自動停止）
• ヘッド：凹形状研削対応の傾斜ヘッド
• キャリッジ：チェーンドライブ式、ガイドは交換可能な硬化鋼製カバーで保護
• BM400-R：キャリッジ走行短縮スイッチ、ポンプ付外部タンクを標準装備
• オプション：ベース、ダイヤモンド砥石、磁気プレート 400×70×20 または 200×70×20 mm、保護ブーツ、その他オプションのご用意あり
