ブラシレストルク モーター CWFL07633-18030NW48-S000

同期三相36V

製品概要

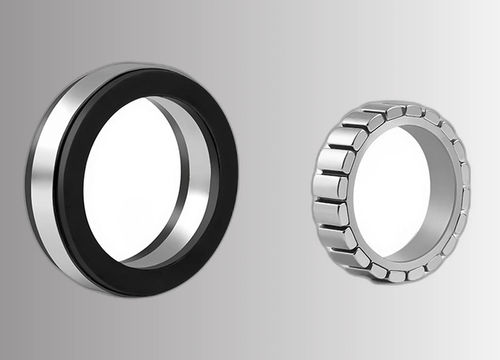

CWFL07633-18030NW48-S000はφ76 mm Bシリーズのフレームレストルクモーターキットで、48 VDCにて定格トルク1.80 N·m、ピークトルク5.40 N·m（3000 RPM）を提供します。10極3相のPMSMで、正弦波バックEMFによりDirect‑drive用途（産業用ロボットの関節、ローテリーテーブル、大型ジンバル等）に適しています。

主な特徴

• φ76 mmステータ外径、積層長33 mm（Bシリーズ）で高トルク密度
• 定格トルク1.80 N·m / ピーク5.40 N·m（3000 RPM、48 VDC）
• 10極3相PMSM、正弦波バックEMF による滑らかなFOC制御
• 絶縁クラスF（155 °C）；ホール・温度センサはオプション
• ステータ積層、内径、巻線のカスタム対応；標準オプションでMOQなし

電気仕様（48 VDC）
型番 — CWFL07633-18030NW48-S000
定格電圧 — 48 VDC
定格電流 — 16.9 A
ピーク電流（瞬時） — 50.7 A
定格出力 — 565 W
定格回転数 — 3000 RPM
定格トルク — 1.80 N·m
ピークトルク（瞬時） — 5.40 N·m
Back‑EMF定数（Ke） — 7.4 Vrms/krpm
トルク定数（Kt） — 0.1064 N·m/A
ロータ慣性 — 6.26 × 10⁻⁵ kg·m²
極数 — 10
絶縁クラス — F（155 °C）
質量 — 0.88 kg
動作環境 — −20 °C〜+40 °C；湿度 ≤ 90% RH

寸法パラメータ
Ls（ステータ積層長） — 32.9 mm
Lr（ロータ長） — 35.9 mm
ØD（ステータ外径） — 76 mm
Ød（ボア内径 H7） — 28 mm
ØA min — 45.2 mm
ØB max — 70.5 mm
ØC max（両端） — 74 mm
E max — 6.5 mm
F max — 10.5 mm

配線とセンサーオプション
電源線 — 3線（U/V/W）、L = 200 mm、TEFLON絶縁；U — 赤、V — 白、W — 黒
ホールセンサ（オプション） — 5線：Vcc、GND、HA（緑）、HB（青）、HC（白） — L = 200 mm、TEFLON
温度センサ（オプション） — 2線：+（橙）、−（黄） — L = 200 mm、TEFLON
ベアリング — 含まず；ホスト構造でベアリングを用意してください

対応電圧
36 VDC — 本ページに巻線パラメータは記載なし
48 VDC — CWFL07633-18030NW48-S000：定格16.9 A、ピーク50.7 A、Ke = 7.4 Vrms/krpm、Kt = 0.1064 N·m/A
60 VDC — 本ページに巻線パラメータは記載なし
カスタム — 積層厚、ボア内径、巻線、センサー種別のカスタム対応（パラメータは変動）

製品データシート
データシート識別子 — CWFL07633-18030NW48-S000

技術仕様

• シリーズ — CWFL φ76 mm‑B（ロングスタック）
• 定格電圧 — 48 VDC（他の巻線あり）
• 定格トルク — 1.80 N·m
• ピークトルク — 5.40 N·m
• 定格回転数 — 3000 RPM
• 定格出力 — 565 W
• 極数 — 10（10極3相PMSM）
• Back‑EMF（Ke） — 7.4 Vrms/krpm
• トルク定数（Kt） — 0.1064 N·m/A
• 定格電流 — 16.9 A；ピーク電流 — 50.7 A
• ロータ慣性 — 6.26 × 10⁻⁵ kg·m²
• ステータ外径 — 76 mm；ボア H7 — 28 mm
• 絶縁クラス — F（155 °C）
• 質量 — 0.88 kg
• 動作温度 — −20 °C〜+40 °C；湿度 ≤ 90% RH
• オプションセンサ — ホールセンサ（5線）、温度センサ（2線）
