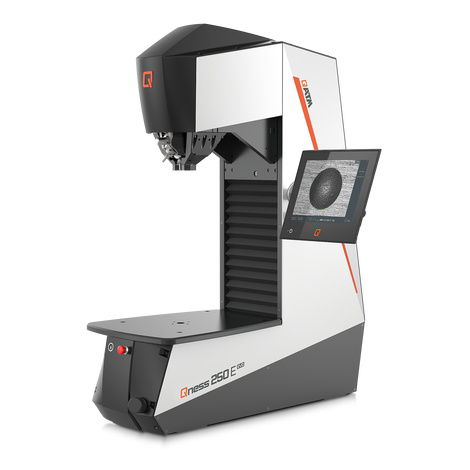

ロックウェル硬度計 Qness E EVO series

ブリネルビッカースヌープ/ビッカース

概要
実験室および工業環境向けの汎用マクロ硬さ試験機。固定式のワークサポートと超大型の試験テーブルにより、大型部品の硬さ試験が可能です。Eバージョンはモーター駆動で動的に制御される試験ヘッドを備えます。試験片はほぼあらゆるサイズで固定可能で、試験法に応じた把持力で保持されます。最大試験高さ：510 mm。最大把持力（Eバージョン）：最大約3500 kg。

主な特長

• ポテンショメータによる動的な高さ調整（8 mm/s）およびオプションの両手安全装置使用時は最大17 mm/sの移動が可能。
• 回転軸角15°のコンパクトな8ポジションツールチェンジャーにより、Brinell、Knoop、Rockwell、Vickers用の工具を迅速に切替え。
• 手の届きにくい試験位置へのアクセスを容易にする回転式ダウンホルダー。締め付け要素は交換と適応が容易。
• モータ駆動の高さ調整とワーク検出センサーにより、ワークを検出して締め付け速度を低減し、装置とワークを保護。
• 高性能の非同期モータ（Eバージョン）により試験力以上での自動把持適応を行い、最大の把持安全を実現。
• 標準510 mmを超える試験高さ用に、カスタム寸法対応の延長フレームをオプションで用意。
• XLED照明およびXLED Brinell評価用レンズにより、材料を問わない精密で再現性の高いBrinell印象解析が可能。
• 5 MP Ethernet産業用カメラシステム（最大270 FPS）と最新のEthernetカメラ技術により安定した伝送と遠隔PC配置が可能。
• 傾斜・高さ調整可能な12インチ静電容量式タッチディスプレイによる人間工学的操作；ソフトウェア Qpix T2（オプション Qpix CONTROL 2 M）。
• EVOシリーズの最適化：高速化したWindows 10/11 IoT PC、短縮されたオートフォーカスと画像評価時間、短いサイクルタイム、静音化。

ソフトウェアと接続性

• 試験制御および評価用ソフトウェア Qpix T2（オプション Qpix CONTROL 2 M）。
• Verder ScientificのIoTプラットフォーム（VS IoT）との統合により、リモート監視、ライブ通知、自動バックアップ、無償/自動ソフトウェア更新が可能。
• Industry 4.0対応のQconnectインターフェース：REPORT、PDF、XML、CSV、Q-DAS、IOT、LIMS、OPC UA、ERP連携など。

試験方法の柔軟性

• Brinell、Vickers、Rockwell、Knoopの硬さ試験およびプラスチック試験に対応。
• 工具ポジション：標準2ポジション、または工具交換を手作業で行うことなく複数の試験法に対応するオプションの8ポジションツールチェンジャー。

仕様 / 技術データ

• 対応試験方法：Brinell、Vickers、Rockwell、Knoop、プラスチック。
• 試験力範囲：Qness 250 E EVO：1 - 250 kg (9.81 - 2450 N)；Qness 750 E EVO：0.3 - 750 kg (2.94 - 7358 N)；Qness 3000 E：0.3 - 3000 kg (2.94 - 29430 N)。
• 高さ調整：電動 / 非同期モータ。
• 試験高さ（最大） / ホロ深さ：510 mm / 320 mm。
• 試験アンビル（テーブル面積）：584 x 450 mm。
• 最大ワーク重量：無制限（非常に重い/大型の部品の把持が可能；Eバージョンで把持力最大3500 kg）。
• 基本機重量：500 kg。
• 試験シーケンス：電子的力制御による全自動。
• カメラシステム / 画像転送：5 MP Ethernet産業規格；最大270 FPS。
• 工具ポジション：2（標準）または8（オプション、チェンジャー）。
• ソフトウェア：Qpix T2（オプション：Qpix CONTROL 2 M）。
• OS / 記憶域：Windows 11 IoT / 128 GB SSD。
• データインターフェース：USB 3.0 x2、USB 2.0 x2、RJ45 x1（Ethernet）、RS232 x1、DisplayPort x1。
• 対物レンズ / 光学レンジ：XLED 1、XLED 2、XLED 5、標準対物レンズ 5x、10x、20x、50x、100x。
• 視野（対物の選択により）：0.113 x 0.084 mm（100x）から 7.98 x 5.97 mm（XLED 1）まで。
• 表示：12インチ静電容量式タッチディスプレイ。
• 電源接続：230~ 50-60Hz 1/N/PE（オプション：110~ 1/N/PE）。
• 最大消費電力：約1230 W。
• 追加オプション：デザイナーペデスタル、衝突保護、交差レーザー、追加試験アンビル、プリズム、オートメーション/データ接続オプション、バーコード/QRリーダー、透明衝突防護、試験高さ拡張用フレーム等。
