素材分析ソフト Qpix Control2

概要

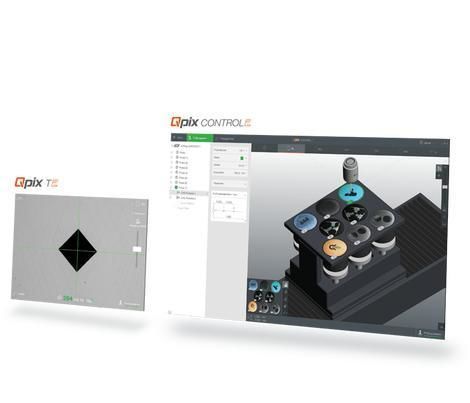

Qpix Control2 は次世代の硬さ試験ソフトウェアで、サンプル管理、ライブ画像表示、3D‑Smartview を提供します。顧客の要望を反映して開発されており、操作性を確保しています。テストヘッドの制御動作（自動高さ調整、非接触測定）、Qness サンプルホルダーの完全統合、3D 部品撮像のための CAD 対応、複数の 3D コントロール要素および視点を備えます。

適合機種

• Qness 60 A / A+ EVO
• Qness 150 A / A+
• Qness 250 / 750 / 3000 A / A+
• Qness 250 / 750 CA / CA+

主な機能

• 3D Smartview：複数の理解しやすい 3D コントロール要素と視点
• CAS 技術（Collision Avoidance System）：全ての動作を 3D で予測計算し機械部品を保護
• 自動高さ調整と非接触測定を備えた制御テストヘッド
• 部品の 3D 撮像に対応する CAD 互換性
• Qness サンプルホルダーの完全統合とサンプルホルダー高さへの自動機械移動
• 試験前後のサンプル自動撮像

操作ワークフロー — 結果までの 3 ステップ

• 1. サンプルを載せる：機械が自動でサンプルホルダー高さに移動し、サンプル画像を自動取得
• 2. 行を読み込む：SRS (Speedy Row Set‑up) — 試験点の行を目的位置へドラッグ；Auto‑Snap が開始点を自動補正
• 3. 試験シーケンスを開始：適用される硬さ試験規格に従って実行

シリアルおよびデータ機能

• 複数サンプル管理：複数のサンプルを同時に処理、同一金型内で混在するサンプル種にも対応
• テンプレート管理：保存テンプレートをグラフィック表示し詳細説明と選択可能なガイドラインを提供
• Optimum Stop や時間短縮モード（例：「すべての圧痕を作成してから評価」）
• プロフェッショナルなデータ管理：構成可能なプロトコルとデータ表示、保存試験対象データの構造化オプションおよびエクスポート/プロトコル内容の設定
• 高度なテストブロック管理と Qness Calibration Manager：チェックのリマインダー、統計プロファイルへの結果追加が容易

専門機能

• 溶接サンプルツール：ポリゴンラインテスト、マーキングおよびガイドサークルによる熱影響部の精密位置決め
• 焼結機能：試験点のグルーピングによる平均値計算と硬さプロファイルの異常値削除
• 試験点の予測計算：想定圧痕サイズを表示し、点が近接し過ぎると警告
• パノラマ画像機能：非常に小さいものから非常に大きいものまで鮮明な画像を取得；自動撮像のプログラム設定可

インテリジェントオプション / 技術仕様

• エッジ認識：プログラムテンプレートとエッジ認識モジュールを用いた自動微位置補正
• 輪郭スキャン：測定レンズが輪郭をスキャンし、選択距離での試験点自動プログラミング用データを保存
• 2D / 3D マッピング：セグメントまたは全表面にわたる硬さ分布を色付きグラフィックで表示；自由回転可能な 3D 表示
• ソフトウェア名 / 型式：Qpix Control2
• Collision Avoidance System (CAS) による動作の事前計算
• テストヘッドの自動高さ調整と非接触測定
• CAD 互換性および 3D 部品撮像のサポート
• サンプルおよび計測カメラ用パノラマ撮像；前後の自動撮像をプログラム可能
• グラフィック表示と選択可能なガイドラインを備えたテンプレート管理
• シリアル機能：複数サンプル処理、Speedy Row Set‑up (SRS)、Auto‑Snap、Optimum Stop
• データ管理：構成可能なプロトコル／エクスポート形式、統計プロファイル統合
• オプションモジュール：Edge Recognition、Contour Scan、2D/3D Mapping
• 専門試験サポート：溶接サンプルツール、焼結機能、予測圧痕計算
• Qness シリーズの硬さ試験機と互換（「適合機種」を参照）
