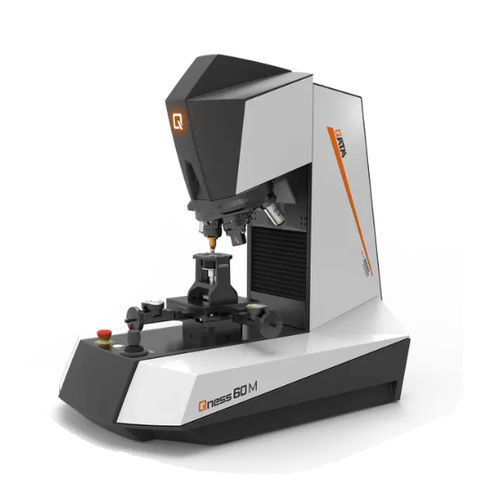

ロックウェル硬度計 Qness 10 / 60 M

ブリネルビッカース卓上

概要
Vickers/ Knoop/ Brinell/ Rockwell 微小硬度計シリーズ Qness 10 / 60 は、微小硬さ試験と顕微鏡観察を1台の実験室用装置に統合した機種です。Qness 10 / 60 M モデルは半自動操作、高精度なZ軸位置決め、カラーカメラを内蔵し、再現性のある計測結果を提供します。QATM 製品は Verder Scientific の IoT プラットフォームと連携し、遠隔モニタリング、アラート、自動バックアップに対応します。

製品の利点

• 制御された自動Z軸を備えた半自動運転
• 非常に広い荷重範囲（モデルにより0.25 g〜62.5 kgf）
• ASTM+DAkkS 認証のビッカース圧子および 5x/50x 対物レンズを含む試験準備パッケージ
• 最大3つの硬さモジュールと7つの対物レンズに対応する8ポジションのダイナミックタレット
• Qpix Control2 M ソフトウェアおよび Qpix INSPECT モジュール
• 位置フィードバック付きデジタルXYクロススライドとオプションのクロススライド
• CAS 衝突回避技術および高速ダイナミックZ軸と高分解能Z軸のデュアルZコンセプト

革新的な光学系
自社製レンズシステムは、硬さ測定に適した高コントラストで鮮明な画像を提供します。コーラー照明と白色LED、モータ制御の絞りにより、高倍率でも理想的なコントラストを実現します。光学設計とレンズは DIN EN ISO 6507-1/2:2018 の試験システム定義要件に準拠します。

Qpix INSPECT による顕微鏡観察と解析
Qpix INSPECT は材料解析と品質管理を支援する高度な画像解析・顕微鏡機能を提供します：

• フェーズ解析：自動オブジェクト寸法測定、面積比出力（表/図）
• 粒径測定：線分法または円切法（DIN EN ISO 643、ASTM E-112）
• 膜厚測定：水平・垂直・放射状の半自動計測と統計出力（DIN EN ISO 1463）
• 溶接縫測定：のど厚、盛り上がり、浸透深さなどの標準テンプレートと自動合否判定（DIN EN ISO 5817）
• エッチングや研磨など困難な表面での圧痕認識

操作性と自動化
試料取り扱いと連続試験を容易にするため、試験空間用LED照明、ステータス表示、埋め込み/非埋め込み対応の多用途ホルダー、オプションのプリズムやバイス、デジタルノギス連携、バーコード/QR/DMCリーダー対応、NFCログインおよび Qpix Control2 M によるロット管理・テンプレートワークフローを備えています。Qconnect や Industry 4.0 の統合に対応します。

マルチメディア / 3D AR
製品ページには製品動画や埋め込み型の3D ARモデルを用意し、設置シミュレーションやデモに役立てることができます。

技術仕様

• 荷重範囲：Qness 10 M: 20 gf – 10 kgf (0.196 – 98.07 N); Qness 60 M: 0.25 gf – 62.5 kgf (0.00245 – 612.92 N)
• 試験方式：Vickers、Knoop、Brinell、Rockwell（オプション）
• 試験シーケンス：全自動／電子荷重制御
• Z軸：動的自動（CAS技術）、デュアルZコンセプト
• Z軸ストローク：標準150 mm、オプション260 mm
• 挿入深さ（喉下寸法）：170 mm
• ツールポジション：8ポジション電動タレット；最大3硬さモジュール、最大7対物レンズ
• カメラ：5 MP CMOS カラー、USB 3.0
• 光学系：倒立顕微鏡（または正立）とコーラー照明、モータ制御絞り
• 対物レンズ：XLED 2x、2.5x、5x、10x、20x、50x、100x；アクロマート／セミアポクロマート
• 視野：0.074 x 0.055 mm（100x）～ 2.80 x 2.10 mm（XLED 2）
• テーブル寸法：Ø100 mm；クロススライドオプション 135 x 135 mm；標準可動域 X25 x Y25 mm
• 制御要素：非常停止、スタートボタン、Z軸ジョイスティック
• ソフトウェア：Qpix Control2 M 同梱；Qpix INSPECT モジュール対応
• 最大ワーク重量：50 kg；本体重量約55 kg
• 標準装備：Vickers 圧子 ASTM+DAkkS、5x と 50x 対物レンズ
• インターフェース：USB 3.0 x1；電源：100–240 V、45–65 Hz
