ロックウェル硬度計 Qness 10 / 60 A+

ブリネルビッカース卓上

導入

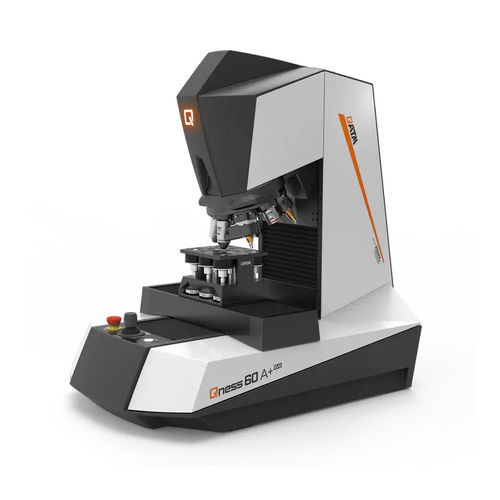

Qness 10/60 A+ は、Vickers、Knoop、Brinell（およびオプションのRockwell）試験を顕微鏡機能と統合した一体型の自動化ラボ機器です。A+ バリアントは、サンプル画像カメラの内蔵、精密なXYZ位置決め、高スループットの無人試験シーケンスを備えます。Verder ScientificのIoTプラットフォームとの統合により、遠隔監視、ライブ通知、自動ソフトウェア更新が可能です。

製品の利点

• 微小から大荷重まで対応する0.25 g～62.5 kgfの広い試験力範囲
• ASTM + DAkkS認証のビッカース圧子および5x/20x/50xレンズを含むReady-to-Testパッケージ
• 迅速なツール/レンズ交換が可能な8ポジションのモータ駆動タレット
• 直感的な3D操作とレポート機能を備えたQpix Control2ソフトウェア

主な特徴

• Qpix INSPECTの顕微鏡・解析機能をモジュールごとに有効化可能
• 完全自動の無人試験・解析サイクルによる高スループット
• 光路直接測定式のXYZ軸制御（テーブル位置精度 ±2 µm）
• A+ バリアントのみ：自動画像取得用のサンプル画像カメラ内蔵（視野 52 x 39 mm）

光学システム
QATMが開発した対物系は、ケーラー照明とモータ駆動の絞りを備え、硬さ試験や高倍率撮影において顕微鏡品質の画像を提供します。光学設計は、XLEDレンズによる最適化されたBrinell試験もサポートします。

顕微鏡検査と解析（Qpix INSPECT 機能）

• 相解析：画像内オブジェクトの自動寸法測定、結果をパーセンテージまたは面積値で出力
• 粒子サイズ測定：線分法・円切法による測定、表やグラフでの出力
• 層厚測定：水平・垂直・放射状層の半自動測定
• 溶接部測定：のど厚、補強、浸透のテンプレートによる標準化評価、OK/NG自動判定とレポート作成
• 高解像度撮影：大面積記録用のHRIスティッチング

ソフトウェアと接続性

• Qpix Control2：3D制御要素、CAD互換性、統合レポート生成を備えたPCソフトウェア
• Verder Scientific IoT統合：遠隔リアルタイム監視、ライブ通知、自動ソフトウェア更新
• Qconnect / Industry 4.0：PDF、XML、CSV、Q-DAS、LIMS、OPC UA 等へのエクスポートと各種接続

試験法と力の範囲

• 対応試験法：Vickers、Knoop、Brinell、(オプション) Rockwell
• 電子制御による完全自動の荷重印加と試験シーケンスで微小～大荷重を網羅

技術仕様

• 試験力範囲：Qness 10 A+: 20 gf – 10 kgf (0.196 – 98.07 N); Qness 60 A+: 0.25 gf – 62.5 kgf (0.00245 – 612.92 N)
• 試験法：Vickers, Knoop, Brinell, Rockwell（オプション）
• 試験シーケンス：完全自動、電子荷重制御
• Z軸：CAS（Collision Avoiding System）による動的自動制御
• Z軸ストローク：150 mm（オプション 260 mm）
• スロート深さ：170 mm
• ツールポジション：8ポジションモータ駆動タレット（最大3硬さ試験モジュール、最大7レンズ）
• カメラシステム：5 MP CMOS カラー USB 3.0（メイン）；サンプル画像カメラ（A+）：5 MP CMOS カラー USB 3.0；サンプルFOV 52 x 39 mm
• 光学系：直立型顕微鏡、ケーラー照明、モータ駆動絞り
• レンズ：XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x（XLEDはBrinell向け最適化）
• 視野（レンズに依存）：約0.074 x 0.055 mm（100x）〜2.80 x 2.10 mm（XLED 2）
• 試験アンビル / XYクロステーブル：自動クロステーブル；標準テーブル 150 x 120 mm（オプション 300 x 120 mm）
• 可動域（X / Y）：標準 X 150 mm / Y 150 mm（オプション X 300 mm）
• 位置決め精度（テーブル）：±2 µm
• 操作要素：非常停止、スタートボタン、X/Y/Z用ジョイスティック
• ソフトウェア：Qpix Control2（PC）
• 最大ワーク重量：50 kg
• 本体重量（基本）：約60 kg
• 付属装備：Vickers圧子（ASTM + DAkkS）；レンズ 5x、20x、50x（Ready-to-Test）
• インターフェース：USB 3.0（カメラ用USB含む）
• 電源：100–240 V ~ 1 / N / PE, 45–65 Hz
