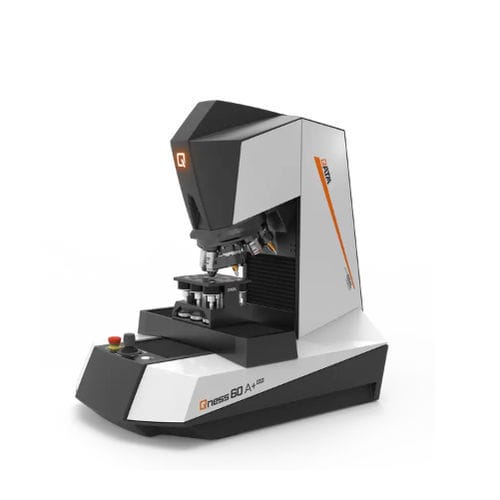

ロックウェル硬度計 Qness 60 A+ EVO

ブリネルビッカース卓上

導入 Qness 60 A+ EVO は、Vickers、Knoop、Brinell、Rockwell の硬さ試験と高度な顕微鏡機能を統合したラボ用の微小硬度試験機です。EVO バリアントは自動化ワークフローとガラススケールを用いた高精度 XYZ 位置決めを追加し、大規模な自動測定シーケンスと高スループットを可能にします。QATM 製品は Verder Scientific の IoT プラットフォームと連携し、リモート監視、リアルタイム通知、バックアップ、自動ソフトウェア更新に対応します。

製品の利点

• 広い試験荷重範囲：0.25 gf 〜 62.5 kgf
• ASTM+DAkkS 認証の Vickers 圧子と HQ レンズ（5x / 20x / 50x）を含むテスト準備済みパッケージ
• 工具とレンズ用の動的な8ポジション電動タレット
• 直感的な3ステップワークフローと3D操作コンセプトを備えた Qpix Control2 ソフトウェア

主な機能

• Qpix INSPECT 顕微鏡機能のモジュール式有効化
• 完全自動の無人試験・解析サイクル
• 直接光路測定システムによる XYZ 軸制御（テーブル位置精度 ±0.2 µm）
• A+ バリアントのみ：自動画像取得機能を備えたサンプル画像カメラ（画角 52 x 39 mm）
• Koehler 照明、白色 LED、駆動式絞りを備えた直立光学系で最適なコントラストを実現
• Collision Avoiding System（CAS）による予測3D動作保護
• ダブル Z 軸コンセプト：高速ダイナミックアプローチと高分解能ポジショニングによる荷重適用とフォーカス
• 20° 傾斜の8ポジションツールチェンジャーにより試験領域の視認性を向上；モジュール式圧子ホルダーにより Brinell や Knoop へのプラグ＆プレイ改造が可能
• オプションの大型スライドで延長テーブル（300 x 120 mm）および試験高さ拡張（最大 260 mm）を実現
• 状態表示のバックライトと試験スペースの LED 照明（A+ はイメージング用の均一な照明を提供）

顕微鏡・解析 Qpix INSPECT と Qpix Control2 は、位相解析、粒径測定、コーティング厚測定、溶接部測定、2D/3D 硬さマップなどの統合顕微鏡・解析ツールを提供します。自動インデント認識、高解像度画像スティッチング（HRI）、自動対象寸法測定、複数の評価モードをサポートします。

ソフトウェアと接続性 Qpix Control2 は、サンプル読込/行読込/開始 の3ステップワークフローを備えた PC 操作の次世代 UI です。統合された Verder Scientific IoT 接続によりリアルタイム監視、ライブ通知、簡易バックアップ、自動ソフトウェア更新が可能です。Qconnect インターフェースは多彩なエクスポートオプションを提供します（REPORT、PDF、XML、CSV、Q-DAS、LIMS、OPC UA 等）。

消耗品・アクセサリ QATM は、認定試験ブロック、XLED および HQ 光学系の各種レンズ、1/4/8 ポジションのサンプルホルダー、プリズムやバイスなど、量産向けで再現性あるクランプに最適化されたアクセサリを提供します。DAkkS 校正済みの硬度試験ブロックや校正管理ソフトウェアにより、規格準拠の定期校正が可能です。

技術仕様

• 試験荷重範囲：0.25 gf - 62.5 kgf (0.00245 - 612.92 N)
• 試験方法：Vickers、Knoop、Brinell、Rockwell
• 試験シーケンス：完全自動 / 電子的荷重適用
• Z 軸：ダイナミック、自動（CAS 技術）
• Z 軸移動距離：150 mm（オプション：260 mm）
• スロート深さ：170 mm
• 工具位置：8 連動動的ツールチェンジャー（最大 3 耐硬度試験モジュール、最大 7 レンズ）
• カメラシステム：5 MPixel CMOS カラー、USB 3.0
• 光学系：直立顕微鏡、Koehler 照明、駆動式絞り
• レンズ：XLED 2x、2.5x、5x、10x、20x、50x、100x（標準アクロマートおよび HQ セミアポクロマートの選択肢；XLED は Brinell に最適化）
• 視野（装備により変動）：0.074 x 0.055 mm（100x）〜 2.80 x 2.10 mm（XLED 2）
• サンプル画像カメラ（A+）：5 MPixel CMOS カラー、USB 3.0 | 視野 52 x 39 mm
• 試験アンビル / XY クロステーブル：自動クロススライド
• テーブルサイズ：150 x 120 mm（オプション：300 x 120 mm）
• 位置決め精度：±0.2 μm
• クロステーブル移動範囲：X 150 x Y 150 mm（オプション X 300 x Y 150 mm）
• 制御要素：非常停止、スタートボタン、ジョイスティック X/Y/Z
• ソフトウェア：Qpix Control2
• 最大ワークピース重量：50 kg
• 本体重量：60 kg
• 標準付属品：Vickers 圧子（ASTM + DAkkS）、HQ 5x、HQ 20x、HQ 50x レンズ
• インターフェース：1 × USB 3.0
• 電源：100 – 240 V ~1/N/PE、45-65 Hz
