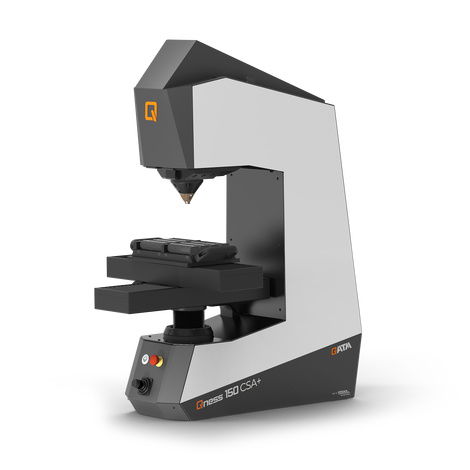

ロックウェル硬度計 Qness 150 CSA+

卓上自動電動式

導入
Qness 150 CSA+は、自動硬さ試験機の汎用性とロックウェル試験の速度を組み合わせた機種です。完全自動のXYスライドにより、同一試験高さの部品に対する完全自動のシリーズ試験およびプログレッション試験で高精度な硬さ測定を実現します。個別試験にも対応します。

製品の利点

• 広い試験力範囲：1 kg～250 kg
• 3軸自動制御（XYZ）
• シリーズ試験向けの短いサイクルタイム
• 同一サンプルでの試験対応
• 頑強な溶接スチールフレーム
• 無段階のモータ駆動式試験テーブル高さ調整

概要 / 設計
1 kg～250 kgの制御された力の適用と、深さ直接測定システム（分解能0.05 μm）。アクセスの難しい箇所用の着脱式ダウンホルダー、鋼板カバー、試料の位置決めを容易にする内蔵LED作業灯を備えます。

操作と自動化
電子的な力の適用と閉ループ制御による完全自動の試験サイクル。高精度の完全自動XYスライドと、軸制御用の外部ジョイスティック。使用可能支持面180 x 200 mm、往復行程X 220 / Y 220 mm。動的ジョイスティックで3軸（XYZ）を制御します。

ソフトウェア & 接続性
次世代硬さ試験ソフトウェア QPIX CONTROL 2（3Dイメージング、直感的な操作）。QpixControl2とQpixT2搭載のすべてのQATM試験機はVerder ScientificのIoTプラットフォームと連携し、リモートアクセス、リアルタイム監視、ライブ通知、簡易バックアップ、自動無償ソフトウェア更新を可能にします。

IoT / Qconnect機能

• 機器のリアルタイム監視
• ライブ通知とアラート
• 装置/ fleets の簡易バックアップ
• 自動かつ無償のソフトウェア更新
• Qconnectインターフェース：REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q-DAS, AMS IE, IOT, LIMS, OPCUA, PCI IE (ERP, ORACLE, SAP)

測定 & イメージング
標準のCSA+バージョンには、テーブル面全体の記録用に5メガピクセルカラー画像カメラを搭載。圧子軸上に設置されたHEIDENHAINの深さ測定システムによって、系の変形による測定誤差を回避しつつ直接的に圧痕深さを測定します。

クランプ & 安全性
高性能誘導モーターが試験方法に応じて自動で最適なクランプ力を供給し、試験力より大きい力で確実な固定を実現します。取り外し可能なクランピングヘッドは再工具化のダウンタイムを短縮し、複雑な輪郭へのアクセスを容易にします。

規格 / 試験方法（抜粋）
DIN EN ISO 6508、ASTM E-18

規格 - Rockwell
HRA - HRV | HR15-N/T/W/X/Y | HR30-N/T/W/X/Y | HR45-N/T/W/X/Y

製品動画
Qness 150 CS / ECOのバリアントと動作モードを示す製品動画が利用可能です。

技術仕様

• 試験力範囲：1 - 250 kg (9.81 - 2450 N)
• 工具位置数：1
• ソフトウェア：QPIX CONTROL 2
• 高さ調整：モータ駆動
• 試験高さ：140 mm
• スロット深さ：238 mm
• 試験テーブル：180 x 200 mm
• 往復行程：X 220 / Y 220 mm
• 最大ワークピース重量：100 kg
• 基本装置重量：140 kg
• OS / ドライブ：Windows 10 IoT / 128 GB SSD
• ポート：1x RJ45 (Ethernet)
• 試験シーケンス：完全自動 / 電子的な力の適用
