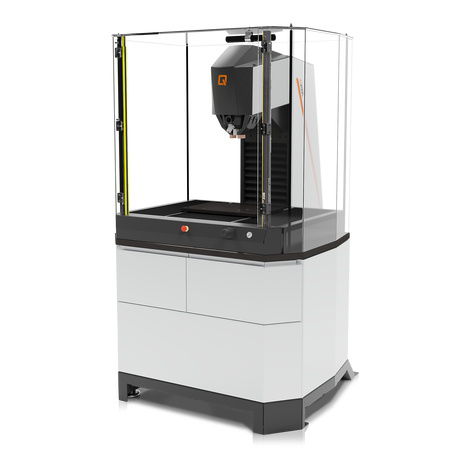

ロックウェル硬度計 Qness A+ EVO series

ブリネルビッカースヌープ/ビッカース

導入
Qness 250 / Qness 750 / Qness 3000 EVO シリーズのAおよびA+バリアントは、連続工程およびラボワーク向けに設計された全自動マクロ硬さ試験機です。完全自動の3軸制御により、異なる試験高さの試料を試験できます。Z軸の非同期モーターは最大3,200 kgの締付け力を発生し、重量のあるワークの確実な固定を行います。

製品の利点

• 非同期モーターによる高精度な試験ヘッド制御
• 異なる試料高さに対応する自動XYZ試験進行
• ベースキャビネットおよび安全機構を機械設計に統合
• 固定または旋回式ダウンホルダーによる高い締付け安全性
• 産業用CMOSカメラによる高品質な画像取得
• 直感的な3Dコントロール要素を備えたQpix Control2ソフトウェア
• A+バリアントのみ：自動画像取得機能付きサンプル概観カメラ

XLED ブリネル評価レンズ
XLED照明モジュールはブリネル圧痕の評価を改善します。XLEDレンズの直接で広範囲な照明は、材料や硬さに依存せず、圧痕の正確で再現性のある撮像と測定を実現し、一般的な対物レンズで発生するアーチファクトを回避します。

光学系とカメラ
EVOシリーズは0.1 mmから8 mmの視認範囲をカバーするユニバーサル顕微鏡システムを採用し、ムラのない照明と高コントラストを提供します。産業用5メガピクセルEthernetカラーCMOSカメラは安定した伝送を実現し、試験機から離れたPCでのリモート設定を可能にします。

試験方法と荷重範囲
システムはブリネル、ビッカース、ロックウェル、クノープ法およびプラスチック試験をサポートします。機種別荷重範囲：Model 250 A+: 1–250 kg (9.81–2450 N); Model 750 A+: 0.3–750 kg (2.94–7358 N); Model 3000 A+: 0.3–3000 kg (2.94–29430 N)。DIN EN ISO 18265、DIN EN ISO 50150、ASTM E140に準拠した換算機能を内蔵します。

自動化とハンドリング
高精度位置決め駆動を備えた堅牢な全自動化XYスライドと、3軸を操作するダイナミックジョイスティック。使用可能な電動支持面は450 x 300 mmです。画期的な8ポジション工具交換機（回転ステップ15°）は最大8工具を収納し、段取り時間を短縮します。

高さ処理、締付けと安全
各XY試験点のZ高さは個別に選択でき、異なる高さの試料間でも自動で切り替わります。CAS（Collision Avoiding System）は予測的な3D動作計算により機械部品を保護します。特許取得のワーク認識により進入速度が自動で低下します。A/A+は高性能誘導モーターを搭載し、最大3,200 kgの締付け力を実現します。固定式または電動旋回式ダウンホルダーの選択肢により、ロックウェルやブリネルなどの試験方法に対応します。

特殊機能

• サンプル画像カメラ（A+）：テーブル全体の概観画像を記録し、文書化やプロトコルに利用可能
• エッジ認識：試験行開始点を試料エッジに自動適応し、連続試験の自動化を向上
• 旋回式試験片支持：試験面が支持面と平行でない場合でも試験可能
• Jominy、チューブ試験などの専用ホルダー/モジュール（規格準拠の自動サイクル対応）

ソフトウェアと接続性
Qpix Control2は直感的な3D操作のPCインターフェースを提供します：自動高さ調整、非接触探索、CAD互換性および高度な試験プログラム管理。Qpix Control2はVerder Scientific IoTプラットフォームと統合され、リモート監視、ライブ通知、バックアップおよび自動更新を実現します。Qconnectは機器間接続を可能にし、REPORT、PDF、XML、CSV、Q‑DAS、IOT、LIMS、OPC UA、ERP統合をサポートします。

技術仕様

• 対応試験法：Brinell, Vickers, Rockwell, Knoop, Plastics
• 荷重範囲：Model 250 A+: 1 - 250 kg (9.81 - 2450 N); Model 750 A+: 0.3 – 750 kg (2.94 – 7358 N); Model 3000 A+: 0.3 - 3000 kg (2.94 - 29430 N)
• サンプル画像カメラ：5メガピクセル（A+バリアント）
• 高さ調整：非同期モーターによる電動式
• 試験高さ / ノックアウト深さ：362 / 320 mm
• 試験アンビル / 横送り：電動 450 x 297 mm
• 移動距離：X 460 / Y 350 mm
• 最大ワーク重量：無制限（システム定格による）
• 本体重量（基本）：695 kg
• 電源接続：230~ 50-60Hz 1/N/PE（オプション：110~ 1/N/PE）
• 最大消費電力：約1680 W
• ソフトウェア：Qpix Control2
• インターフェース：1x RJ45 (Ethernet)
• 付属品 / オプション：XLED1/XLED2/XLED5；照明対物レンズ 5x, 10x, 20x, 50x, 100x；圧子（Vickers, Rockwell, Brinell）；固定または旋回式ダウンホルダー；信号灯；Jominy/チューブ試験用専用ホルダー；8ポジション工具交換機
