モニタリングAEセンサ GH150/2

測定用圧電高温用

製品概要

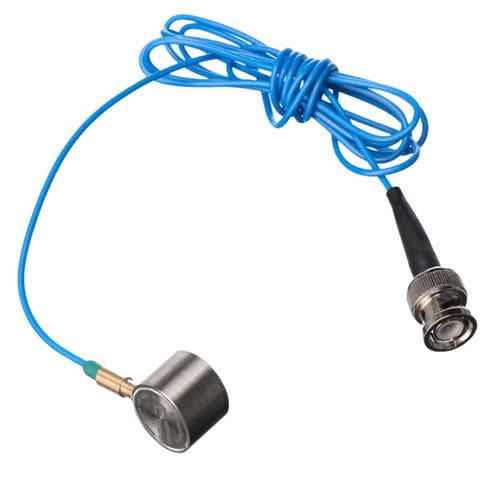

GH150/2は、共振周波数150 kHz、使用周波数帯域60 kHz～400 kHzの狭帯域高温対応音響放射（AE）センサーです。最大170°Cまでの産業環境での構造健全性監視および非破壊検査に適しています。SUS-304ステンレス筐体、セラミック検知面、一体型耐高温ケーブル（1.5 m、BNC）を備えます。

特長

• 共振周波数：150 kHz
• 周波数範囲：60 kHz – 400 kHz
• 感度（ピーク）：>73 dB（Ref V/(m/s)）
• 使用温度：-20～170°C
• 保護等級：IP68
• 検知面材質：セラミック
• 筐体材質：SUS-304
• 一体型耐高温ケーブル：1.5 m、BNC（側面）
• 寸法：19×15 mm（DxH）、質量：約45 g

使用推奨場面

• プラント内のパイプライン、圧力容器、貯蔵タンクのAE監視
• 中程度高温域での長期構造健全性監視
• 最大170°C程度の温度が想定される海洋プラットフォームの構造監視
• 150 kHzでの検出が必要な高温金属部品の検査
• 耐高温一体型ケーブルを備えたコンパクトセンサーが必要な用途

制限事項
GH150/2は連続して170°Cを超える環境には推奨されません。より高温の用途には高温対応センサーまたはウェーブガイド方式の設置を検討してください。低周波振動が強い、流れノイズが大きい、伝播距離が長い環境では材料の減衰、背景雑音、結合条件を考慮してセンサー選定を行ってください。

取り付け上の注意

• 取り付け前に取付面を清掃・整備すること
• 実際の表面温度に応じた耐熱性カップラントを使用すること
• センサー面を安定的に接触させ、適切な押さえ圧を確保すること
• ケーブルのテンション、急な曲げ、直接の外力を避けること
• 試験や長期監視前にチャネル応答と結合状態を確認すること

用途

• パイプライン監視
• 圧力容器試験
• 貯蔵タンク点検
• 海洋プラットフォーム構造監視
• プラント機器の状態監視
• 高温環境での構造健全性監視

対応アクセサリ

• プリアンプ：PAS / PAV
• ホールドダウン：H20
• 信号ケーブル：SYV-50-3 / STYV-50-2

技術仕様（表）
共振周波数 Ref V/(m/s) : 150 kHz
周波数範囲 : 60 kHz - 400 kHz
感度ピーク Ref V/(m/s) : >73 dB
使用温度 : -20～170°C
寸法 (DxH) : 19×15 mm
重量 : 45 g
筐体材質 : SUS-304
検知面材質 : セラミック
保護等級 : IP68
コネクタ : 一体型ケーブル上のBNC
コネクタ位置 : 側面
ケーブル長 : 1.5 m
アクセサリ : 信号ケーブル SYV-50-3 / STYV-50-2；ホールドダウン H20；プリアンプ PAS/PAV

特性 / 技術仕様

• 共振周波数：150 kHz
• 周波数帯域：60 kHz – 400 kHz
• 感度（ピーク）：>73 dB（Ref V/(m/s)）
• 使用温度範囲：-20～170°C
• 寸法：19×15 mm（DxH）
• 重量：約45 g
• 筐体：SUS-304
• 検知面：セラミック
• 保護等級：IP68
• コネクタ：BNC（一体型ケーブル、側面）
• ケーブル長：1.5 m
• 対応アクセサリ：SYV-50-3 / STYV-50-2；H20；PAS/PAV
