モニタリングAEセンサ GH150

測定用圧電磁気

説明

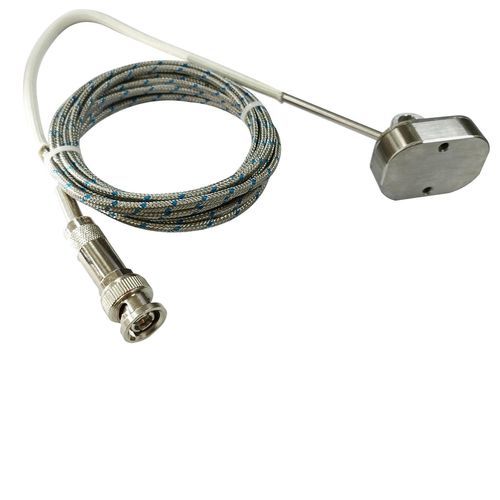

GH150（Magnetic）は、最大600 °Cの高温金属表面での構造監視および非破壊検査（NDT）向けに設計された超高温音響放出（AE）センサーです。共振周波数260 kHz、Invar製接触面、保護等級IP68、ケーブル接続部を保護する20 cmの耐熱金属チューブ、および側面出しの3 m一体型BNCケーブルを備えます。自己磁気ベース、結束バンド、カスタムクランプ、自由取付ロッドなど複数の固定方法が利用可能です。

特長

• 共振周波数260 kHz
• 一時的な取り付けに適した自己磁気ベースオプション
• ケーブル接続部を保護する20 cmの耐熱金属チューブ
• 側面出し3 m一体型BNCケーブル
• 複数の取付用インターフェースを持つ長方形ボディ
• 保護等級IP68およびInvar製接触面

GH150（Magnetic）を使う場面
標準のAEセンサーが使用できない非常に高温の金属表面でAE監視やNDTを行う必要がある場合にGH150（Magnetic）を使用してください。代表的な用途は次のとおりです：

• 最大600 °Cまでの超高温監視
• ボイラーや炉の構造監視
• 高温での圧力容器やプロセス機器の試験
• 高温のバルブ、フランジ、金属部品の監視
• 高温構造物の一時的なAE検査
• 600 °Cまで動作する260 kHzのAEセンサーを必要とする用途

設置上の注意
超高温環境での信頼できるAE検出には適切な設置が重要です。推奨される対策：

• 取り付け前に実際の表面温度を確認する
• 安定した音響結合を得るために取付面を清掃・整備する
• 温度、振動、表面状態に応じて磁気取り付け、結束バンド、カスタムクランプ、または自由取付ロッドを選択する
• 長期の高温監視では機械的に安定したクランプを優先する
• ケーブルを直接の熱源、鋭利なエッジ、可動部から遠ざけて配線する
• センサー近傍でのケーブルへの直接的な張力や急な曲げを避ける
• 正式な試験や長期監視の前にチャネル応答を確認する

適用例

• 高温配管の監視
• 圧力容器およびプロセス機器の試験
• ボイラーや炉の構造監視
• 高温バルブおよびフランジの監視
• 高温金属構造物の検査
• 高温下でのプラント機器トラブルシューティング
• 高温構造物の一時的な現場試験

技術仕様

• 型番：GH150 (Magnetic)
• 共振周波数（Ref V/(m/s)）：260 kHz
• 周波数帯域：50 kHz～600 kHz
• 感度ピーク（Ref V/(m/s)）：>60 dB
• 動作温度：-45 ～ 600 °C
• 寸法（DxWxH）：30 × 40 × 10.5 mm
• 重量：200 g
• ケース材質：Invarステンレス / 銅
• 前面材質：Invarステンレス / 銅
• 保護等級：IP68
• コネクタ：一体型ケーブルのBNC（側面）
• ケーブル長：3 m
• 耐熱金属チューブ長：20 cm
• 信号ケーブル型番：SYV‑50‑3 / STYV‑50‑2
• 固定方法：自己磁石 / 結束バンド / カスタムクランプ / 自由取付ロッド
• 対応プリアンプ：PAS / PAV
