モニタリングAEセンサ GH150/1

測定用圧電磁気

説明

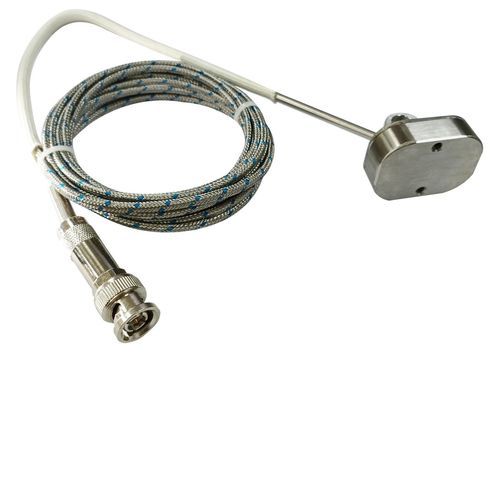

GH150/1（Magnetic）は、高温環境（最大350°C）での構造監視および非破壊試験（NDT）向けに設計された高温音響放出（AE）センサーです。170 kHzの共振周波数、ステンレス／Invarの接触面、IP68保護等級、BNC一体型ケーブル、および磁気またはクランプによる取り付けオプションを備えています。本体には20 cmの耐熱金属チューブと3 mケーブルが付属し、底部磁気マウントは一時的な試験、現地検査および高温金属構造の監視に適しています。

特長

• 共振周波数：170 kHz
• 周波数帯域：30 kHz – 400 kHz
• 動作温度：-45°C ～ 350°C
• 保護等級：IP68
• ケーブル一体型BNCコネクタ（側面位置）
• 接触面：ステンレス / Invar、ケース材料：ステンレス / Invar / 銅
• 耐熱20 cm金属チューブおよび3 mケーブル
• 自己磁石式の磁気ベース取り付け、クランプ、ケーブルタイ、またはフリーマウントロッドの選択可

典型的な用途

• 高温金属構造の一時的なAE検査
• 磁気またはクランプ取り付けが好まれる現場試験
• 350°Cまでの動作を必要とするAEモニタリング（パイプライン、圧力容器、プラント機器）
• 高温金属構造の検査およびプロセス機器の状態監視
• 現場での一時的な試験およびトラブルシューティング

設置上の注意
特に高温時には、再現性のあるAE信号検出のために適切な設置が重要です。推奨される実務：

• 設置前に取付面を清掃する
• 実際の表面温度がセンサーの使用範囲内であることを確認する
• 表面温度および振動条件に対して保持力が十分な場合にのみ磁気取り付けを使用する
• 長期の機械的安定性には、磁気取り付けの代わりにカスタムクランプ、ケーブルタイ、またはフリーマウントロッドを検討する
• センサー付近でのケーブルの直接引張、急な曲げ、機械的衝撃を避ける
• 正式な試験や長期監視の前にチャンネル応答を確認する

アクセサリおよび互換性

• 信号ケーブル型番：SYV-50-3 / STYV-50-2
• 保持オプション：自己磁石式 / ケーブルタイ / カスタムクランプ / フリーマウントロッド
• 互換プリアンプ：PAS、PAV

注意
本センサーは連続して350°Cを超える取り付け位置には推奨されません。より高温の表面には、波導（ウェーブガイド）を用いた取り付けや、特殊な高温センサーソリューションを検討してください。非常に高温での長期磁気設置では、展開前に表面温度、磁気保持力、振動、ケーブル配線および取り付け方向を確認してください。

仕様

• 型式：GH150/1（Magnetic）
• 共振周波数（Ref V/(m/s)）：170 kHz
• 周波数範囲：30 kHz - 400 kHz
• 感度ピーク（Ref V/(m/s)）：>55 dB
• 動作温度：-45°C ～ 350°C
• サイズ（DxWxH）：30 × 40 × 10.5 mm
• 重量：200 g
• ケース材質：ステンレス・Invar鋼 / 銅
• 接触面材質：ステンレス・Invar鋼 / 銅
• 保護等級：IP68
• コネクタ：一体型ケーブルのBNC
• コネクタ位置：側面
• ケーブル長：3 m
• 耐熱金属チューブ長：20 cm
• 付属品：信号ケーブル SYV-50-3 / STYV-50-2; 固定具：自己磁石式 / ケーブルタイ / カスタムクランプ / フリーマウントロッド; プリアンプ：PAS / PAV
