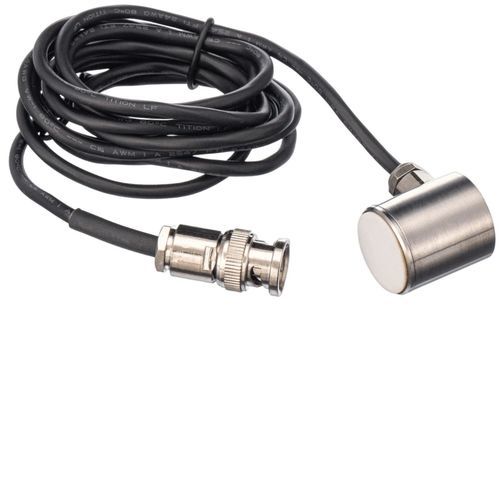

部分除荷ロケーション用AEセンサ GD40

機械監視用金属構造検査用測定用

説明
GD40は騒音の多い産業環境向けに設計された受動型圧電式音響放射センサです。共振周波数35 kHzの狭帯域特性を持ち、側面に二芯BNCコネクタを備えた1.7 m一体型ケーブルを採用しています。SUS-304ステンレス製ケースとセラミック検出面により良好な結合とIP68の防水保護を実現します。コモンモードノイズの抑制により高周波イベントの検出性能を向上させます。

特徴

• ステンレスケース（SUS-304）
• セラミック検出面
• 1.7 m一体型ケーブル、二芯BNCコネクタ（側面出し）
• 磁気サドル固定による取り付け

用途
GD40は高電圧機器の部分放電検出、金属のひび割れに伴う音響放射やその他の高周波現象の検出に適しています。特に高雑音環境で有効です。現場検査、状態監視、実験室試験などで使用されます。

付属品

• 保持具：サドル型
• 対応プリアンプ：PAS / PAV

技術仕様

• 共振周波数（Ref V/(m/s)）：35 kHz
• 周波数帯域：15 kHz - 70 kHz
• 感度ピーク（Ref V/(m/s)）：>65 dB
• 動作温度：-20〜120 °C
• 寸法（DxH）：22×25 mm
• 重量：106 g
• ケース材質：SUS-304
• 面材質：セラミック
• 保護等級：IP68
• コネクタ：一体型ケーブル上の二芯BNC
• コネクタ位置：側面
