モニタリングAEセンサ GH150

測定用圧電高温用

概要

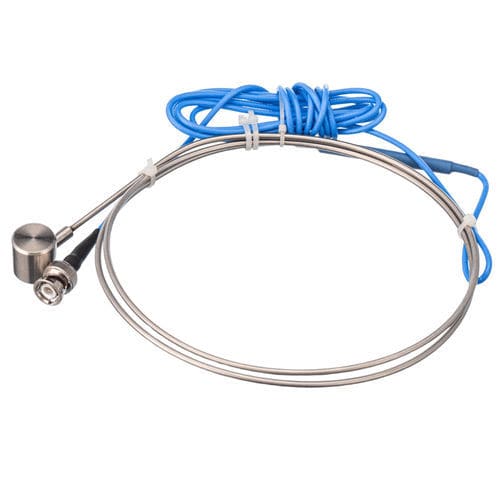

GH150は、150 kHzのコンパクトなアコースティックエミッション（AE）センサーで、高温の金属表面（最大600°C）での監視および非破壊検査向けに設計されています。不変性ステンレススチール製の接触面とハウジング、ケーブルを隔離する1–1.2 mの耐高温フレキシブル金属チューブ、BNCコネクタ付きの2 m一体型ケーブルを備えます。

特長

• 共振周波数：150 kHz
• 周波数範囲：60 kHz – 400 kHz
• 1–1.2 m の耐高温フレキシブル金属チューブ
• BNCコネクタ付き2 m一体型ケーブル
• コンパクトな円筒形ボディ Ø19 × 19.5 mm
• H20ホールドダウン対応；本バージョンは磁気ベースなし
• 防護等級：IP68

GH150を使用する場面

• コンパクトな150 kHzセンサーが必要な高温の金属構造物の直接AE監視
• 高温状態の圧力容器の点検・監視
• 高温の産業環境でのパイプラインAE監視
• 温度の高いタンクやプロセス設備の監視
• 高温での構造試験および現場でのトラブルシューティング
• ケーブル接続を直接の熱から離すために延長金属チューブが望まれる状況
• 最大600°CまでのAE検出を必要とする用途

適用例

• 圧力容器のAE試験
• 高温パイプラインの監視
• 貯蔵タンク・プロセス設備の監視
• 原子力発電所設備の点検
• 高温金属部品の検査
• 高温下の構造健全性監視
• 高温金属構造物での一時的な野外試験・トラブルシューティング

取付け上の注意

• 取付け面の実温がセンサーの使用範囲内であることを確認する
• 取付け前に取付面を清掃する
• 実際の表面温度に適した耐熱カップリング剤を使用する
• 安定した接触圧を維持するために推奨のH20ホールドダウンを使用する
• 可能な場合はケーブル接続および配線を直接の熱から離す
• センサー付近での急な曲げ、ケーブル張力、機械的衝撃を避ける
• 正式な試験前にチャネル応答を確認する；長期監視では定期的な確認を推奨

互換アクセサリ

• プリアンプ：PAS / PAV
• ホールドダウン：H20
• 信号ケーブル型番：SYV-50-3 / STYV-50-2

FAQ（抜粋）

• Q1: GH150の最大使用温度は？ A1: 適切な取り付け（カップリング、取付力、ケーブル配線）を行えば、-20°C〜600°Cで動作します。
• Q2: GH150の共振周波数は？ A2: 共振周波数は150 kHz、動作帯域は約60 kHz〜400 kHzです。
• Q3: このGH150は磁気ベースを備えていますか？ A3: いいえ。本バージョンは磁気ベースを備えていません。H20ホールドダウン用の設計です。磁気マウント版は別途提供されています。
• Q6: GH150に内蔵プリアンプはありますか？ A6: いいえ。GH150はパッシブAEセンサーであり、PASまたはPAVなどの互換外付けプリアンプが必要です。

仕様 / 技術仕様

• 共振周波数：150 kHz
• 周波数範囲：60 kHz – 400 kHz
• 感度ピーク：>40 dB
• 使用温度：-20°C〜600°C
• 寸法 (Ø×H)：19 × 19.5 mm
• 重量：125 g
• ハウジング材質：Invarステンレス / 銅
• 受面材質：Invarステンレス / 銅
• 防護等級：IP68
• コネクタ：BNC（ケーブル一体、側面）
• ケーブル長：2 m
• 耐高温金属チューブ長：1–1.2 m
• アクセサリ：信号ケーブル SYV-50-3 / STYV-50-2；ホールドダウン H20；互換プリアンプ PAS / PAV
